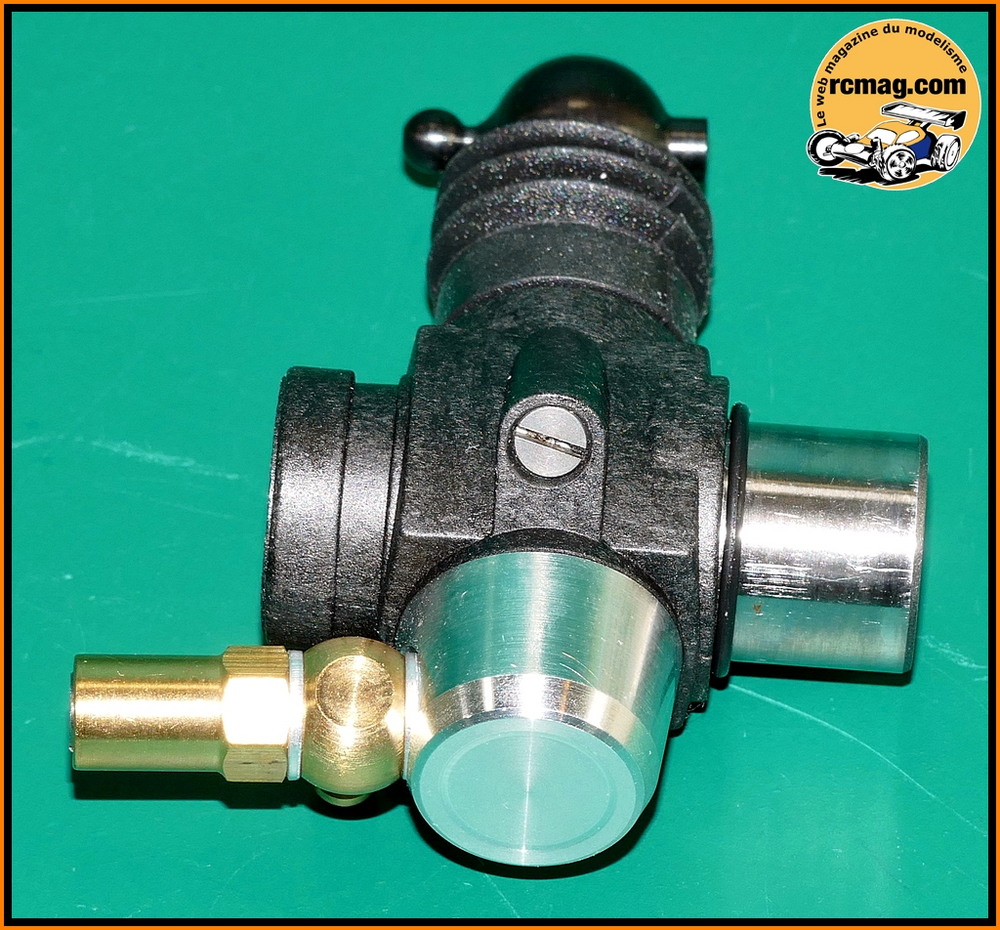

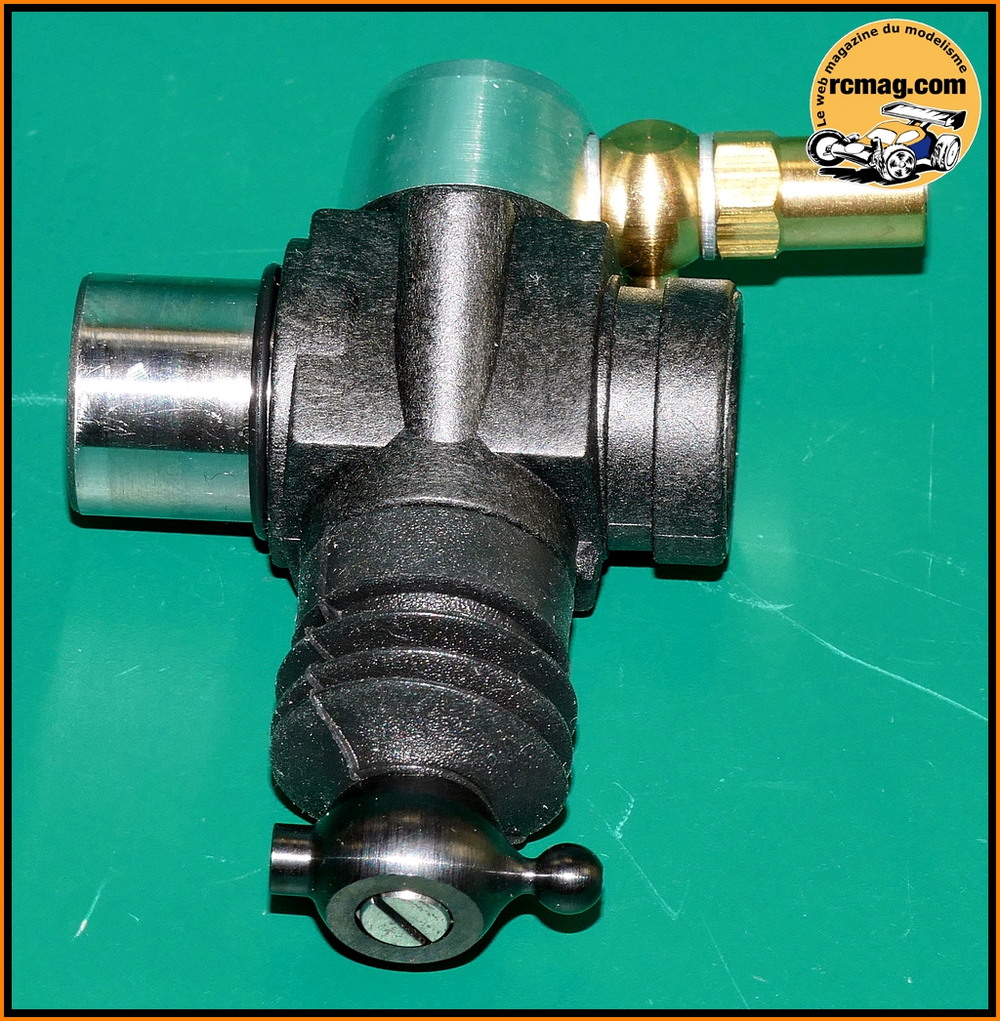

Le carburateur comme souvent en TT est un mixte plastique / alu ce qui retarde le phénomène de vapor-lock.
Particularité, le diamètre de son embase est de 14 mm ( au lieu des 15 mm des Nova, Alpha ... ).
Pour l'étanchéité on trouve un joint torique sur l'embase du carburateur et un autre qui est intégré au carter moteur.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 21.12.2016, 18:14:14 Sujet du message: |
|
|
La fixation du carburateur avec une clavette acier en 2 parties intégrant des joints torique d'étanchéité.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 22.12.2016, 11:59:20 Sujet du message: |
|
|

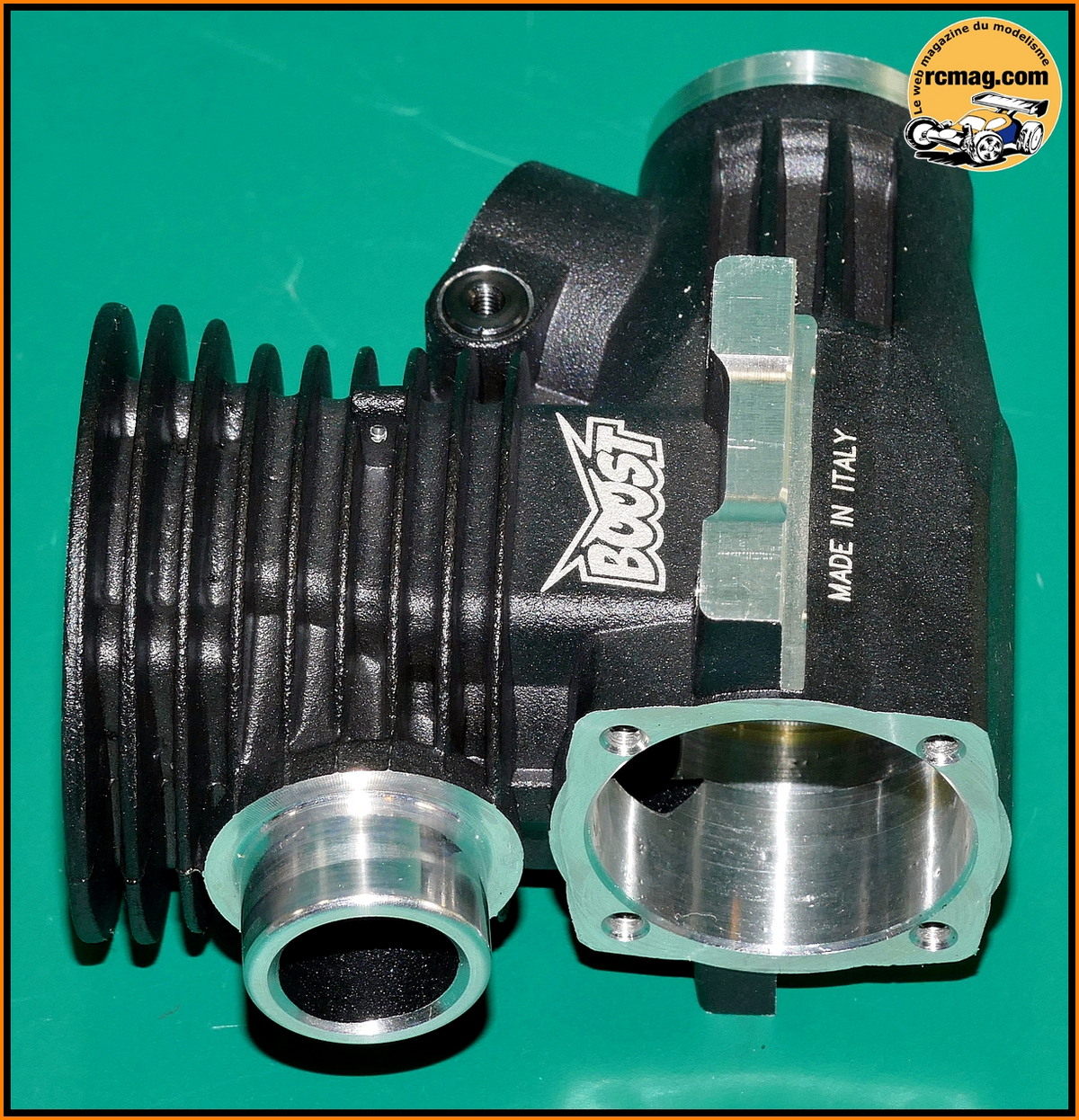

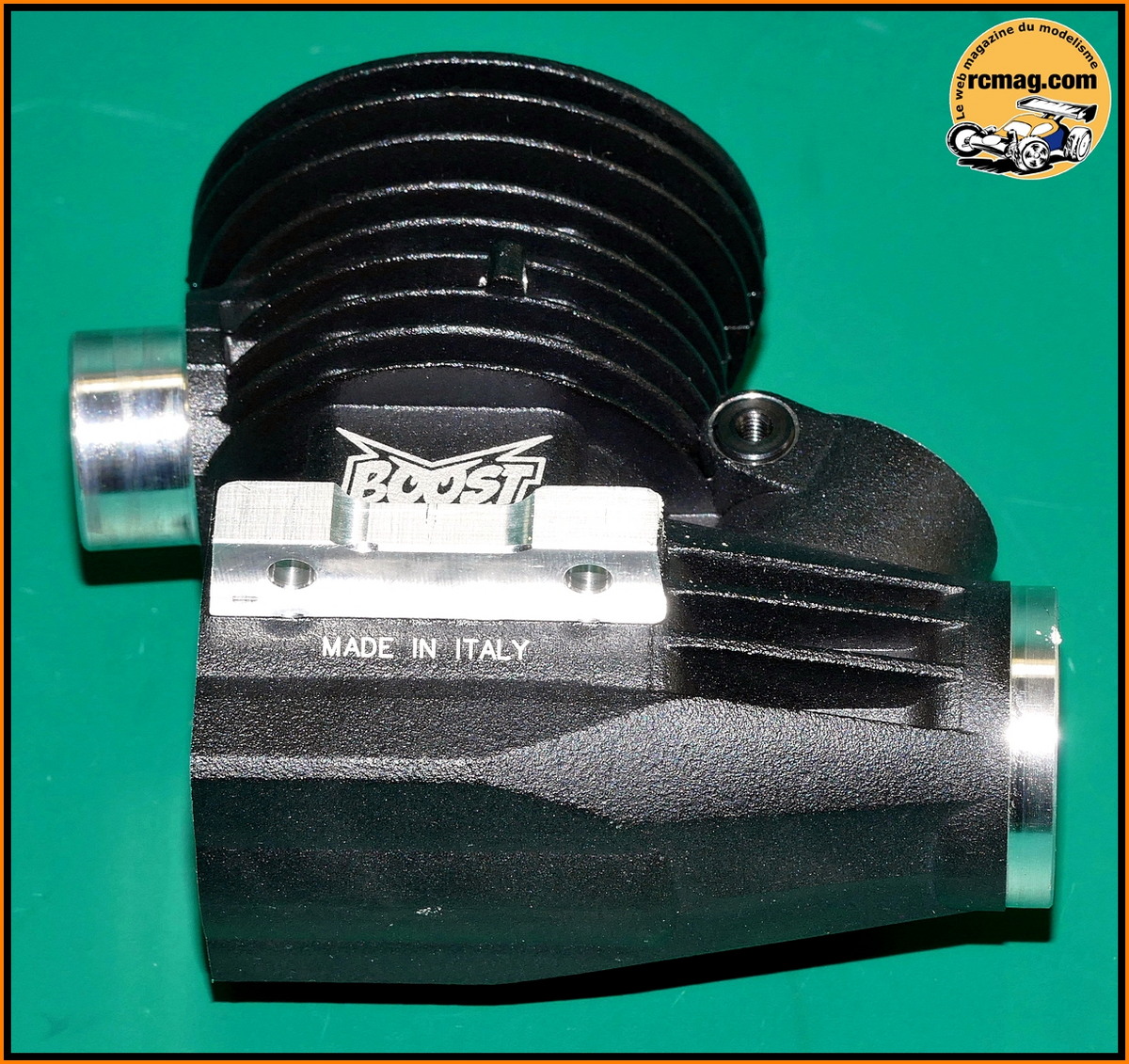

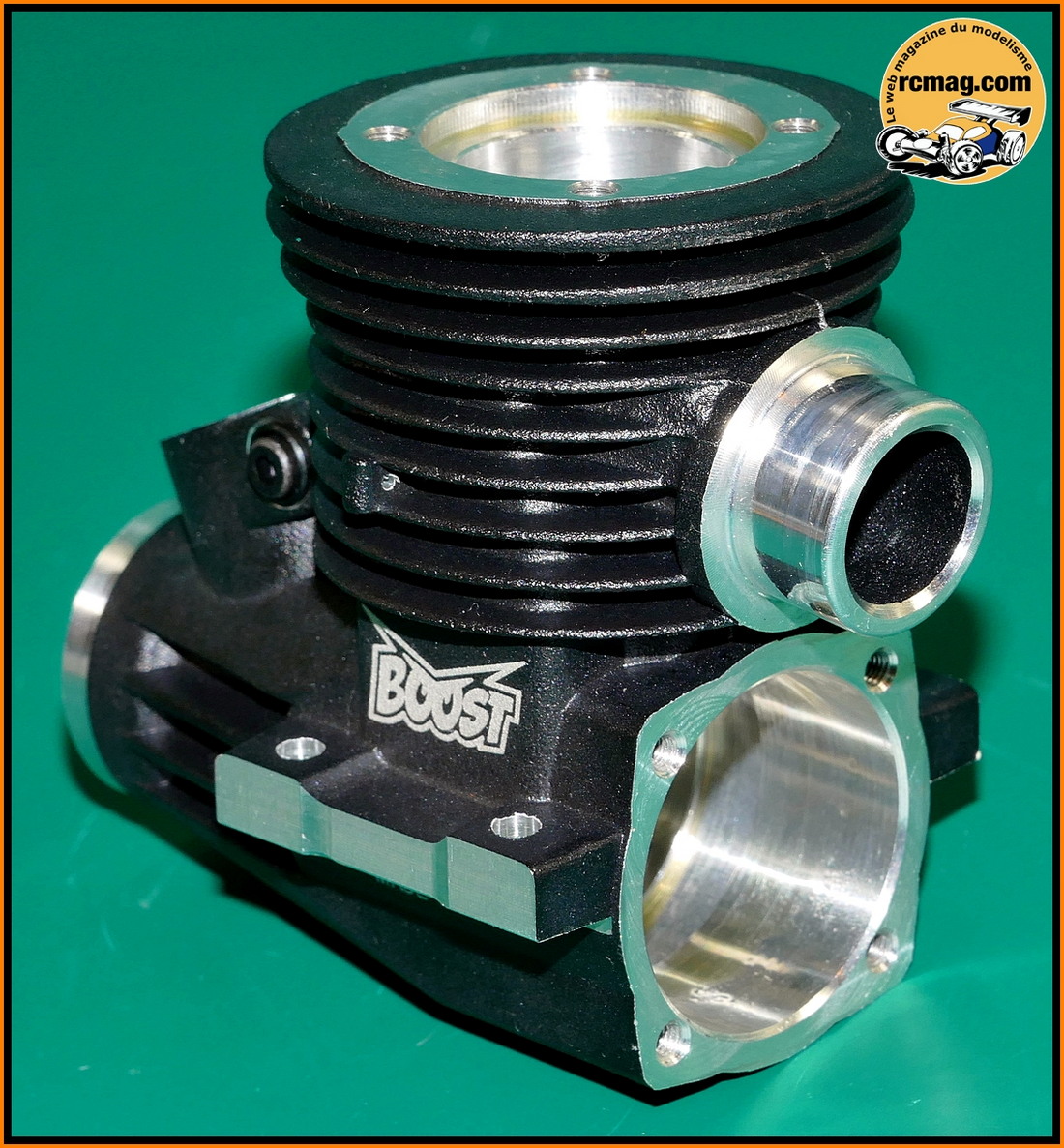

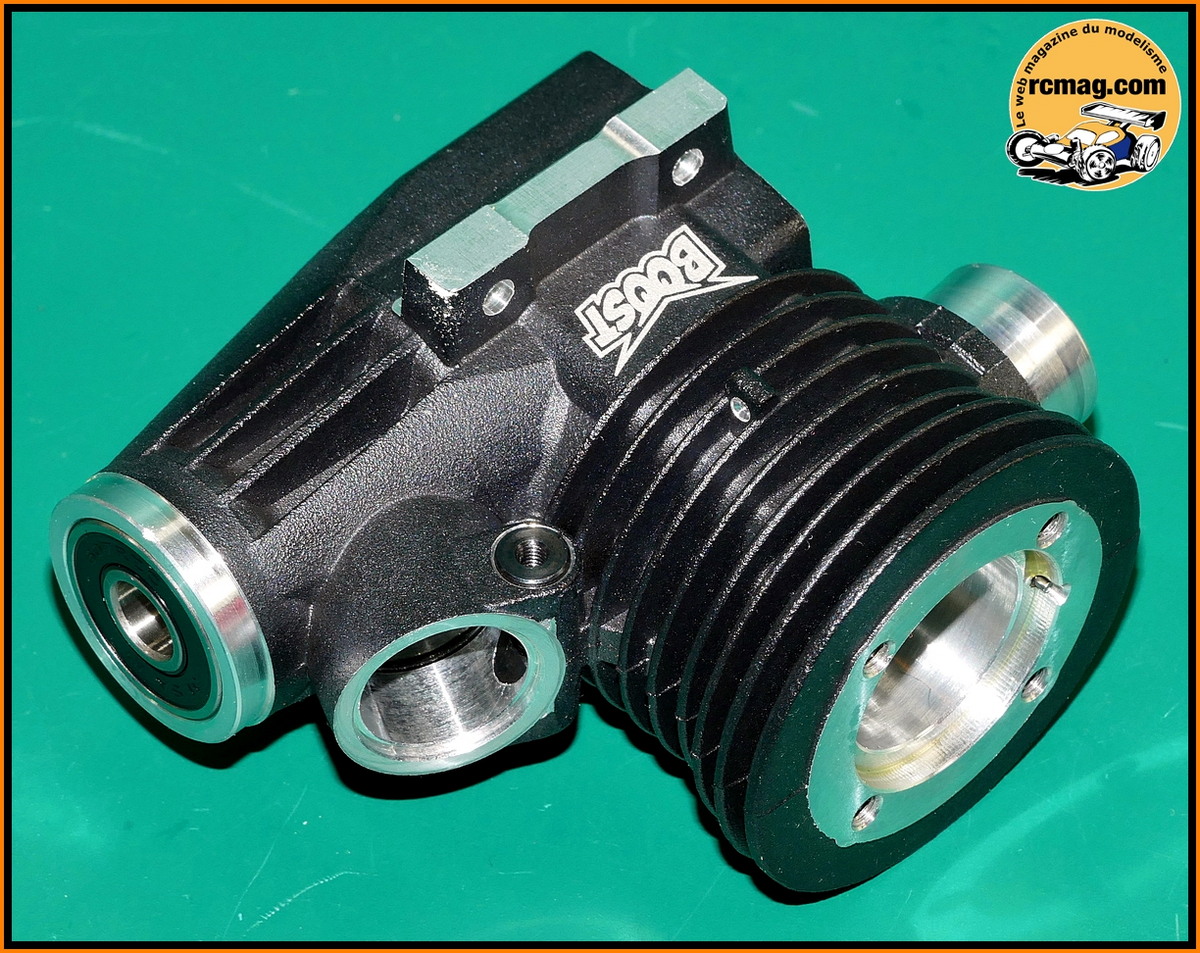

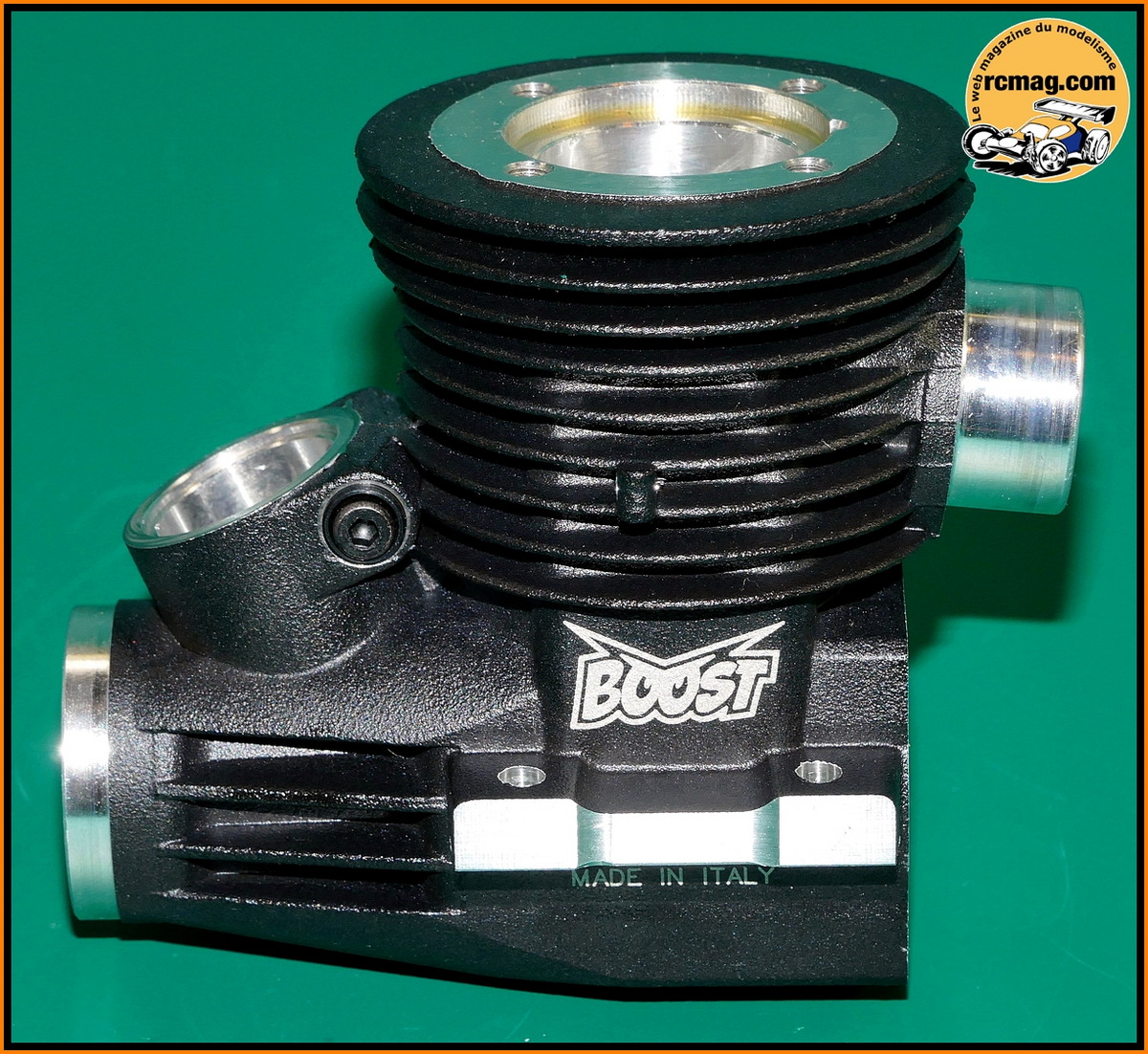

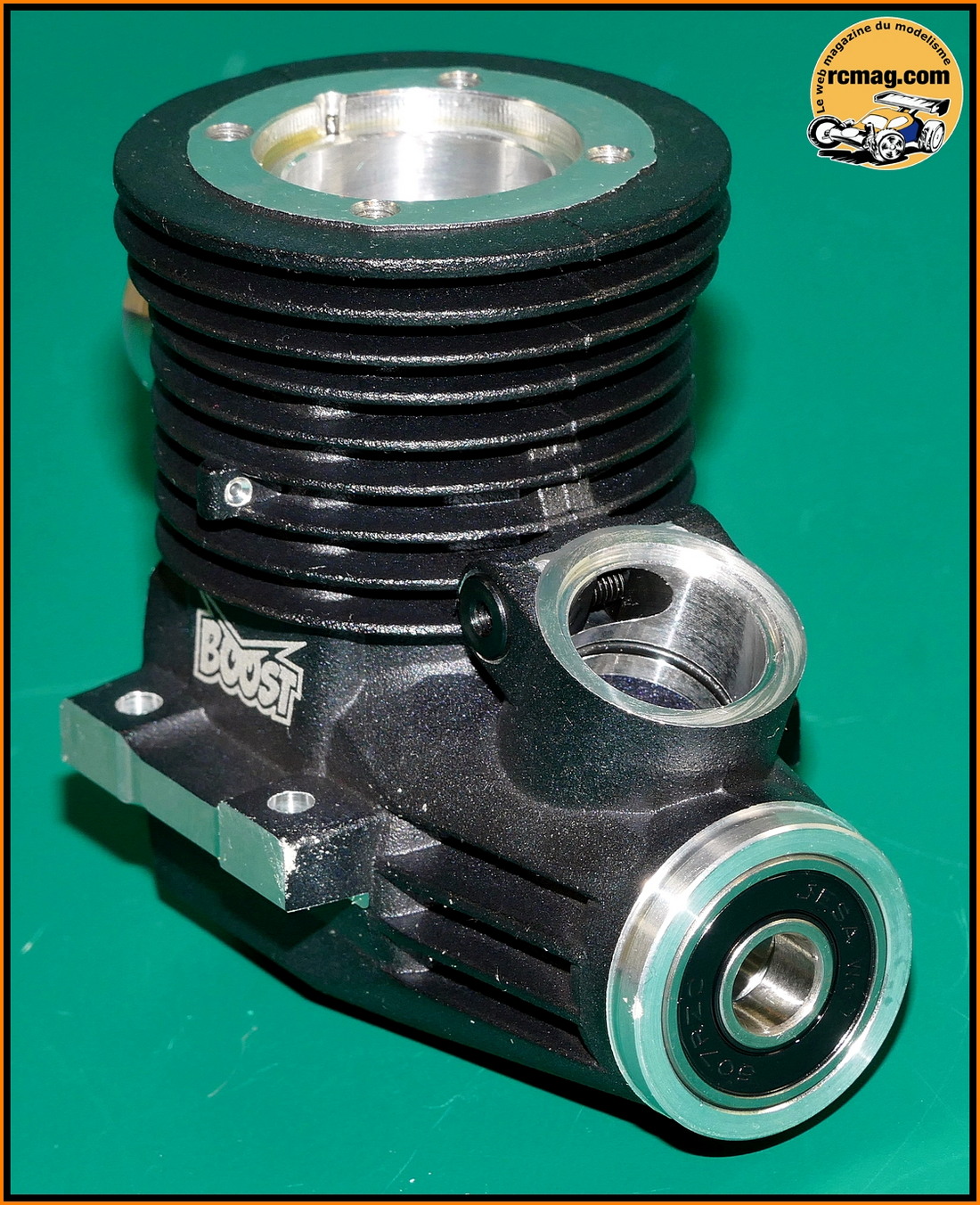

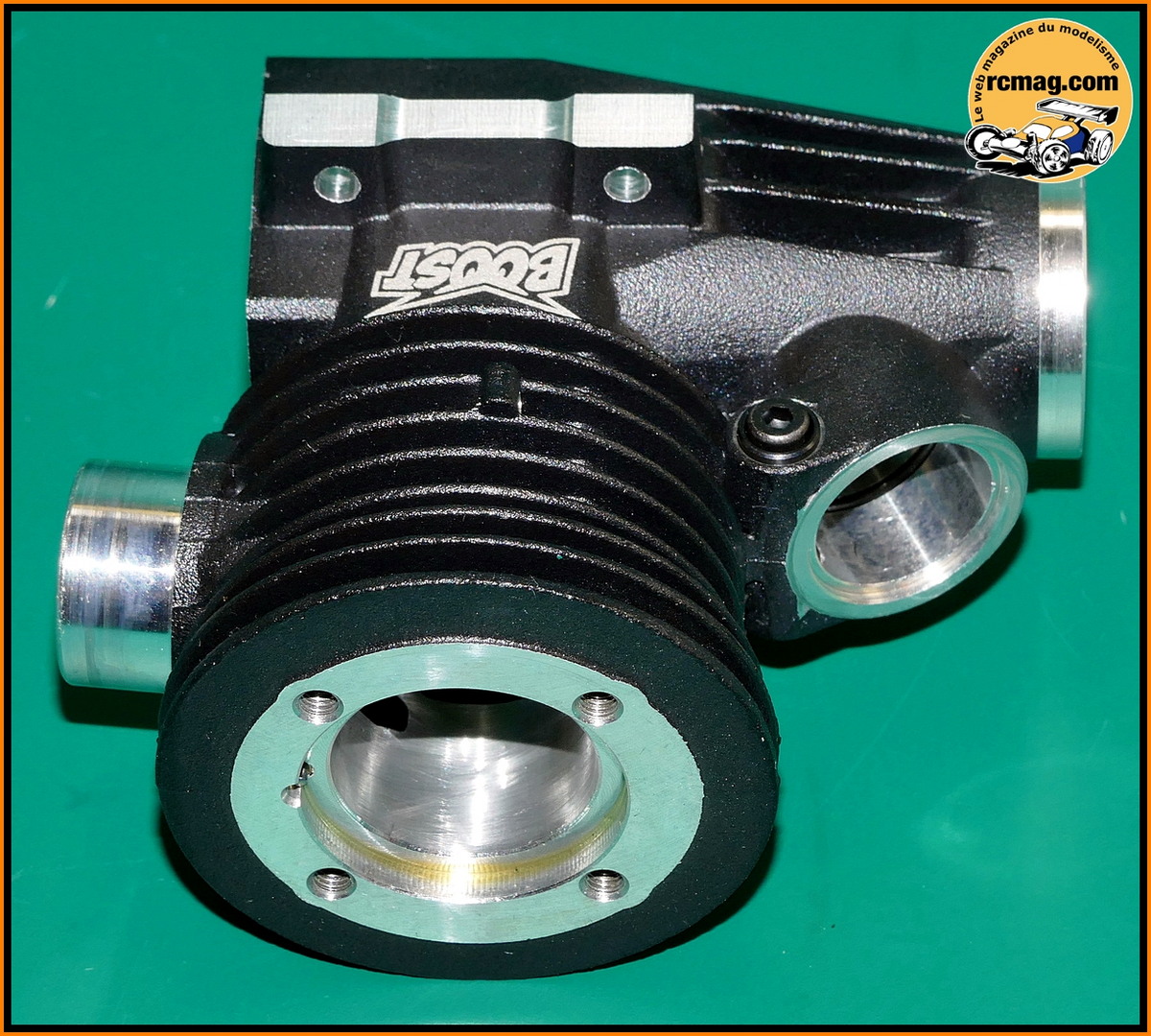

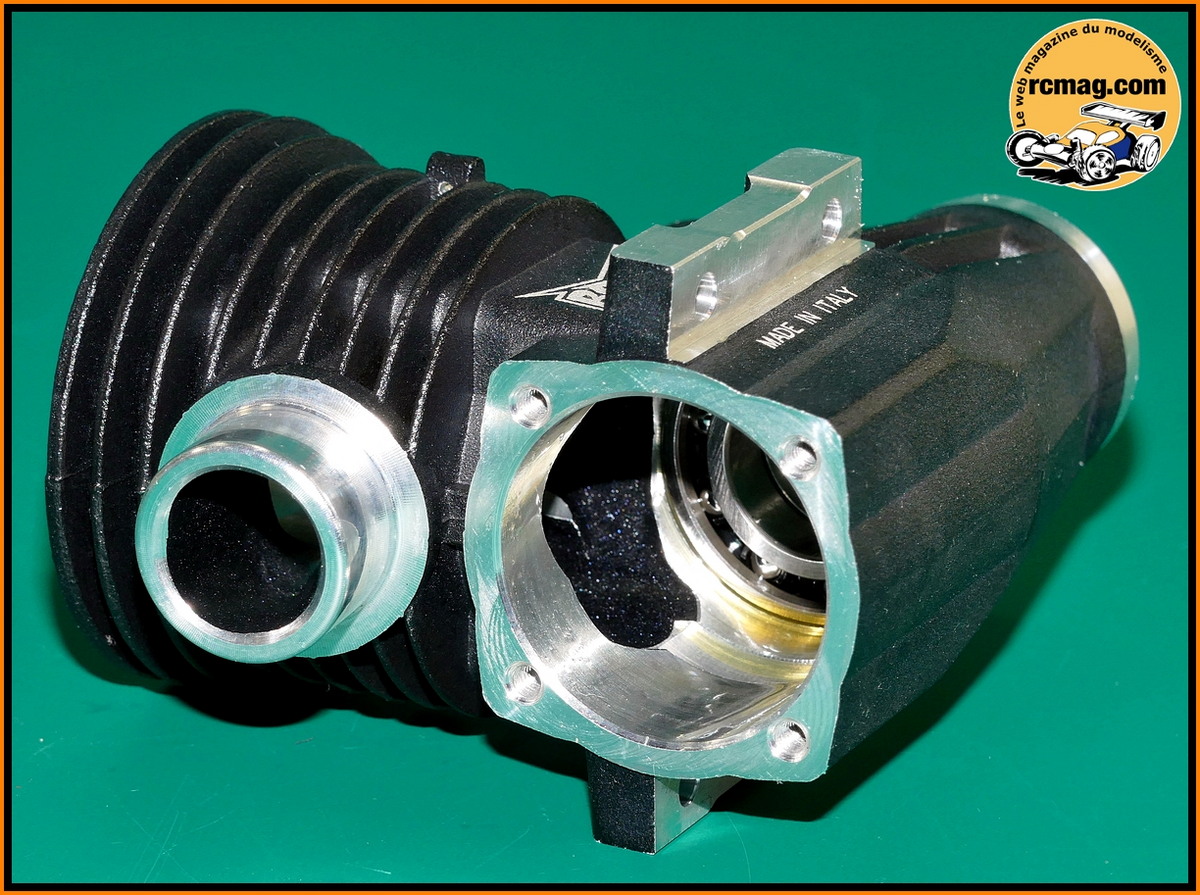

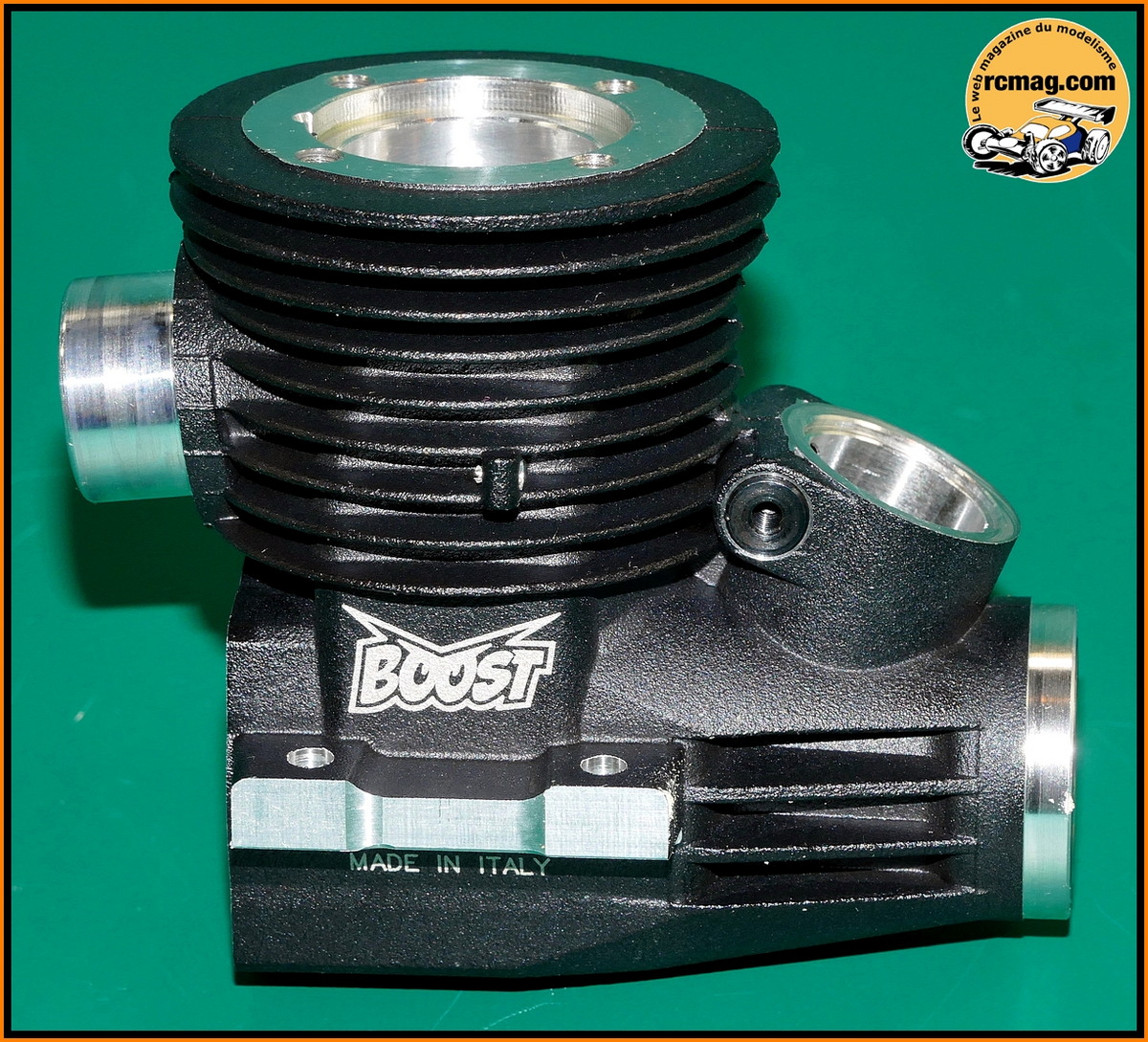

Le moulage et l'usinage du carter traité black sont soignés ( 126gr ).
La sortie d'échappement usinée d'un diamètre de 16,5mm. Elle est légèrement inclinée vers le bas.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 22.12.2016, 20:23:12 Sujet du message: |
|
|

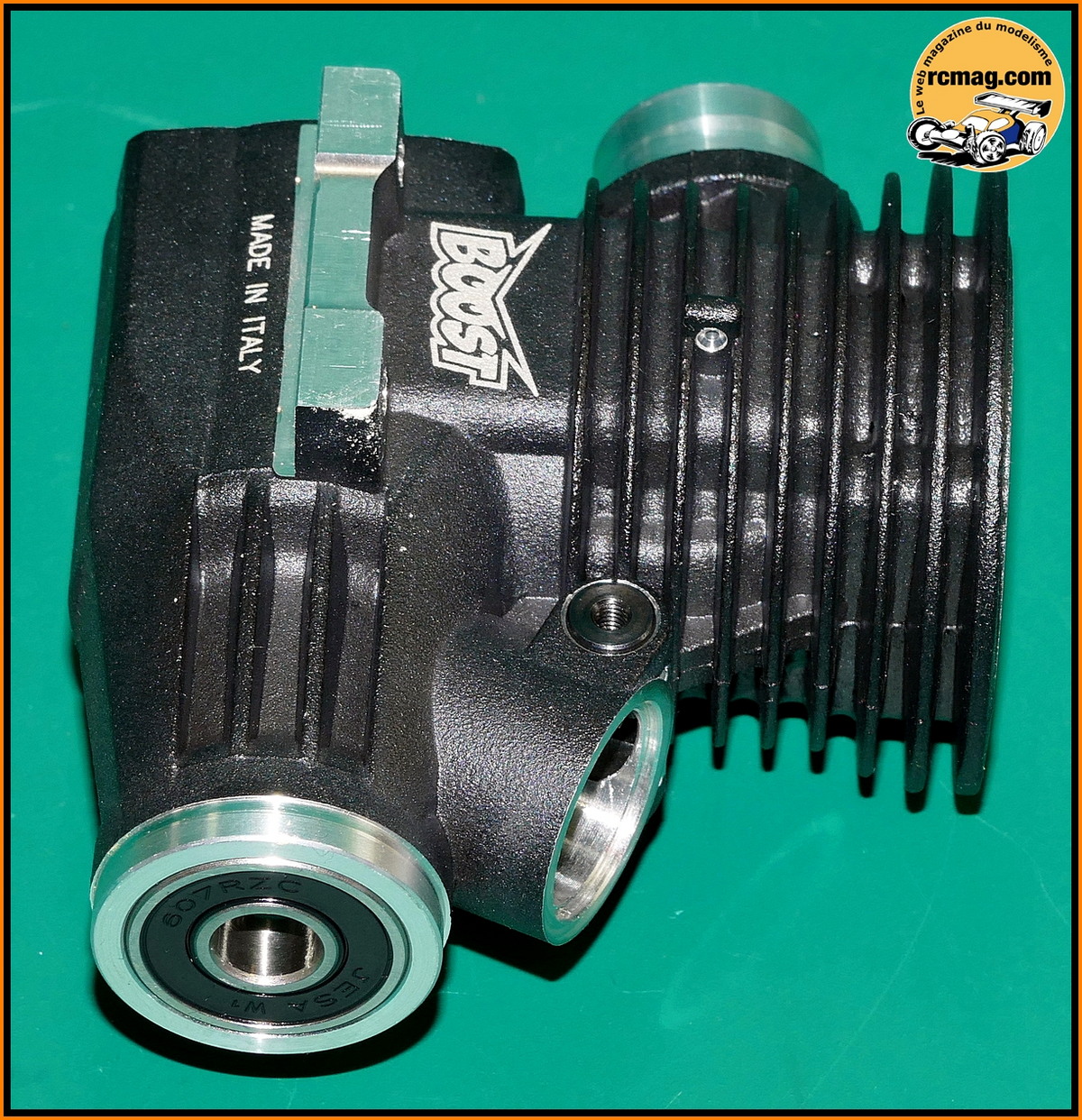

Le roulement arrière acier. Il n'y a pas de fraisage supplémentaire au niveau des transferts mais ceux ci sont assez profonds.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 23.12.2016, 20:14:04 Sujet du message: |
|
|

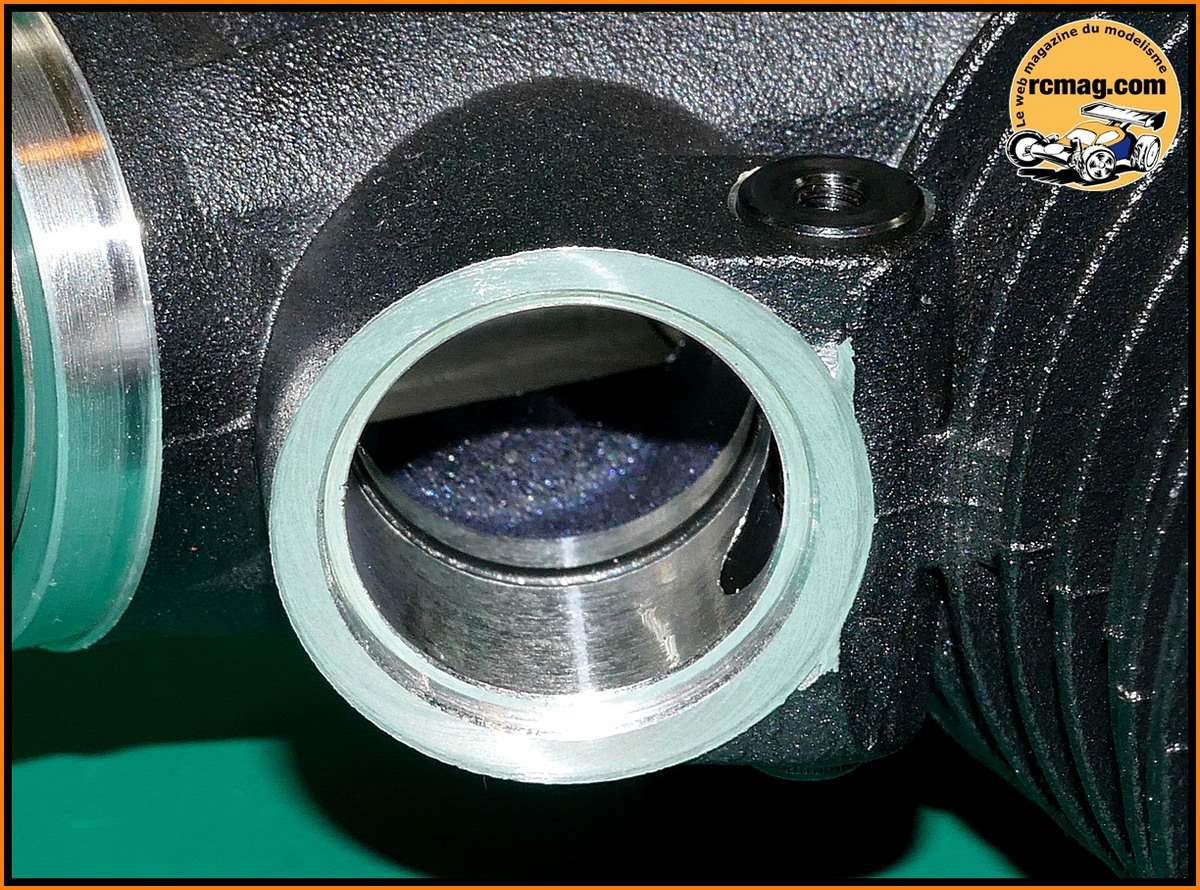

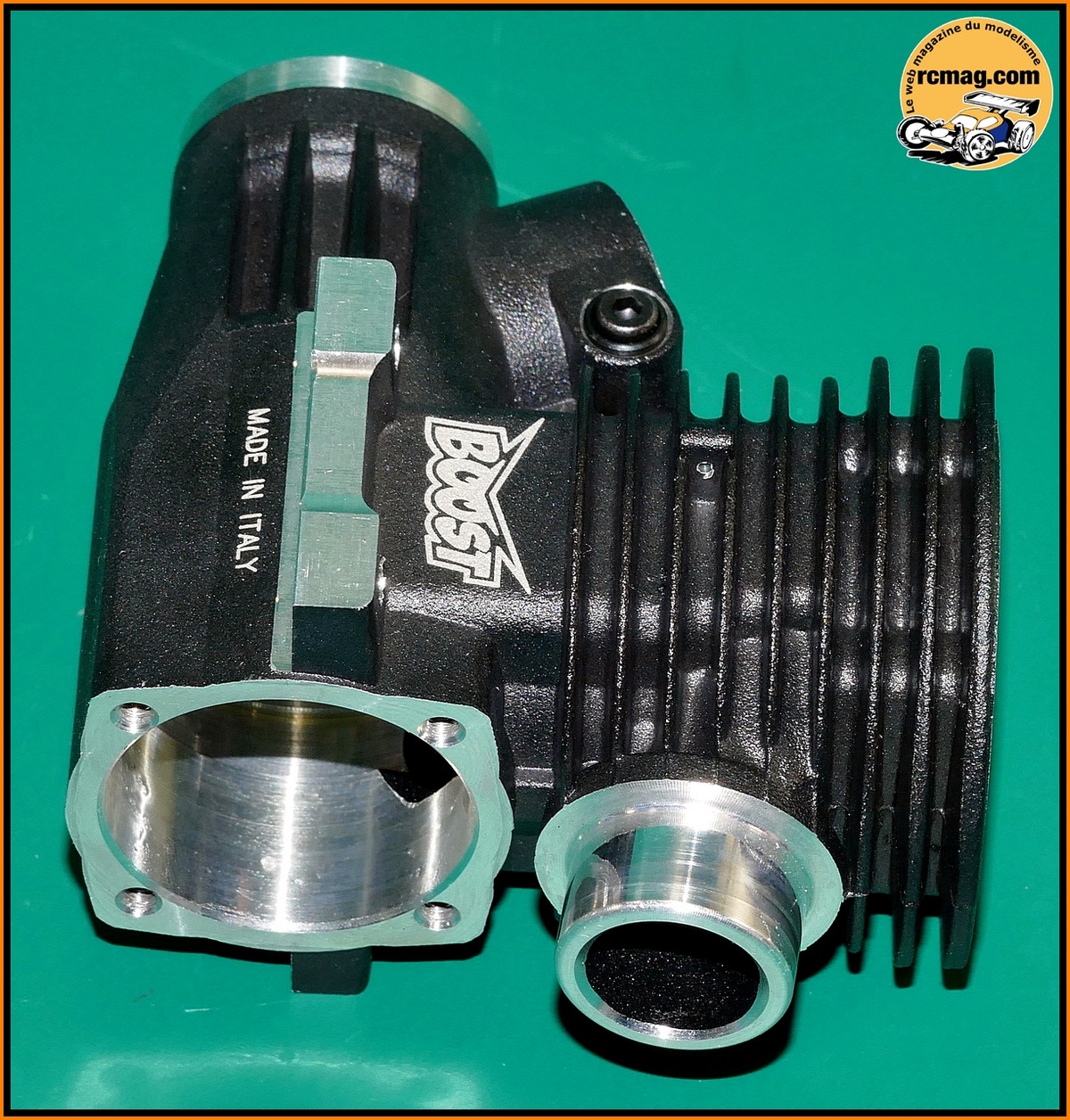

L'usinage pour le joint d'étanchéité de la liaison carburateur / carter.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 30.12.2016, 18:30:58 Sujet du message: |
|
|

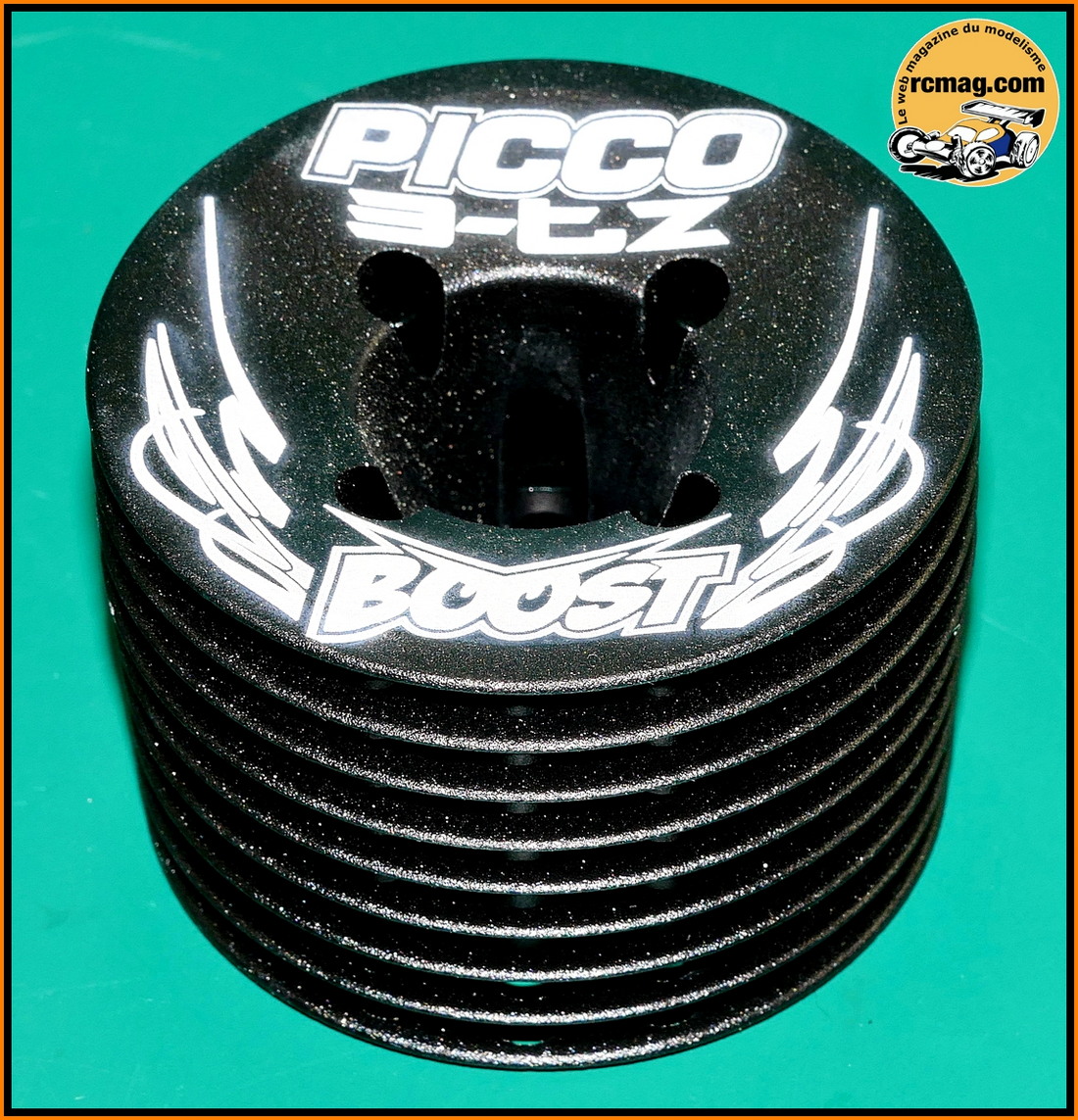

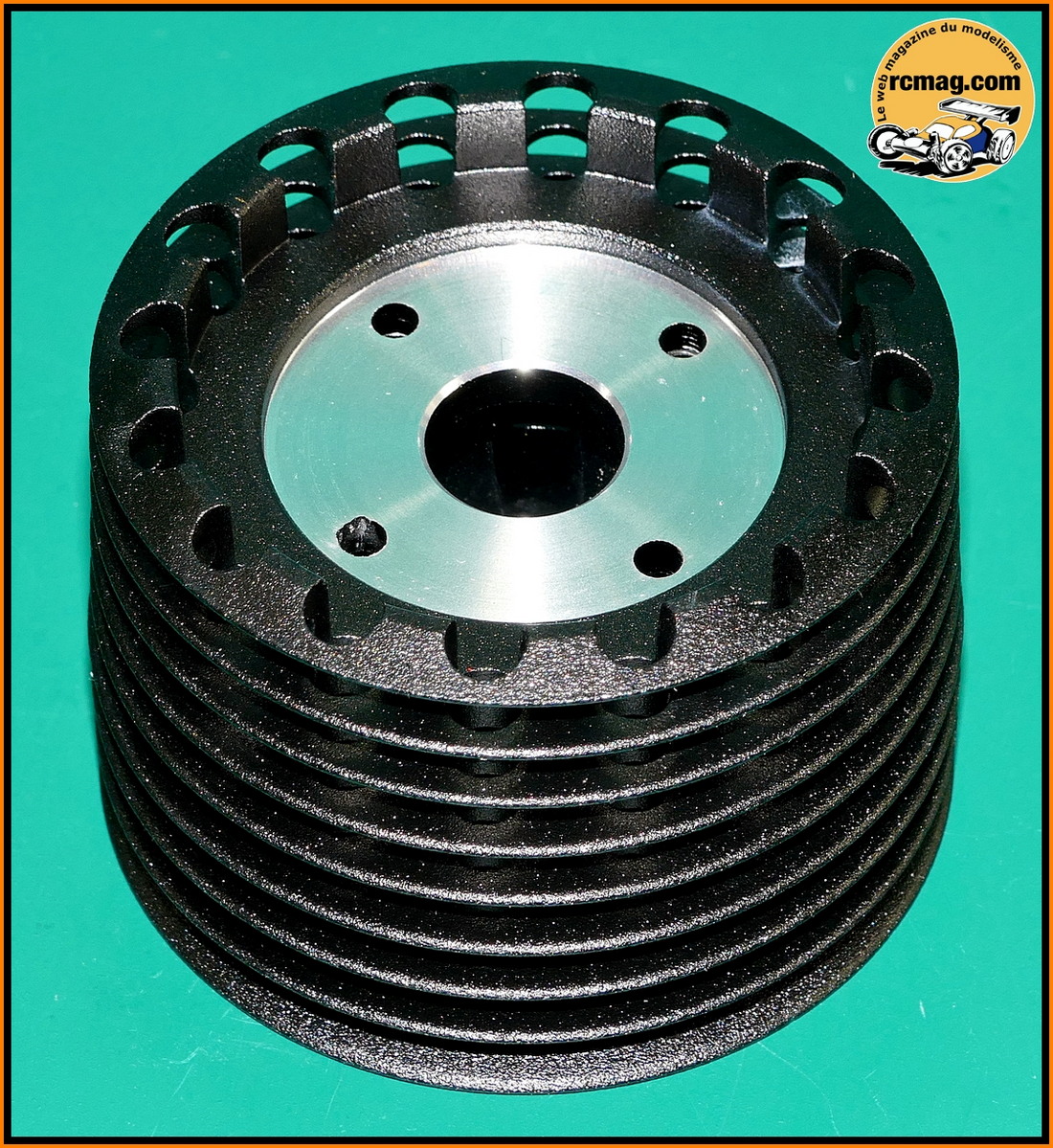

La culasse à 9 ailettes qui est allégée ( diamètre 60mm - hauteur 41mm - 88gr ).
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 02.01.2017, 16:44:06 Sujet du message: |
|
|

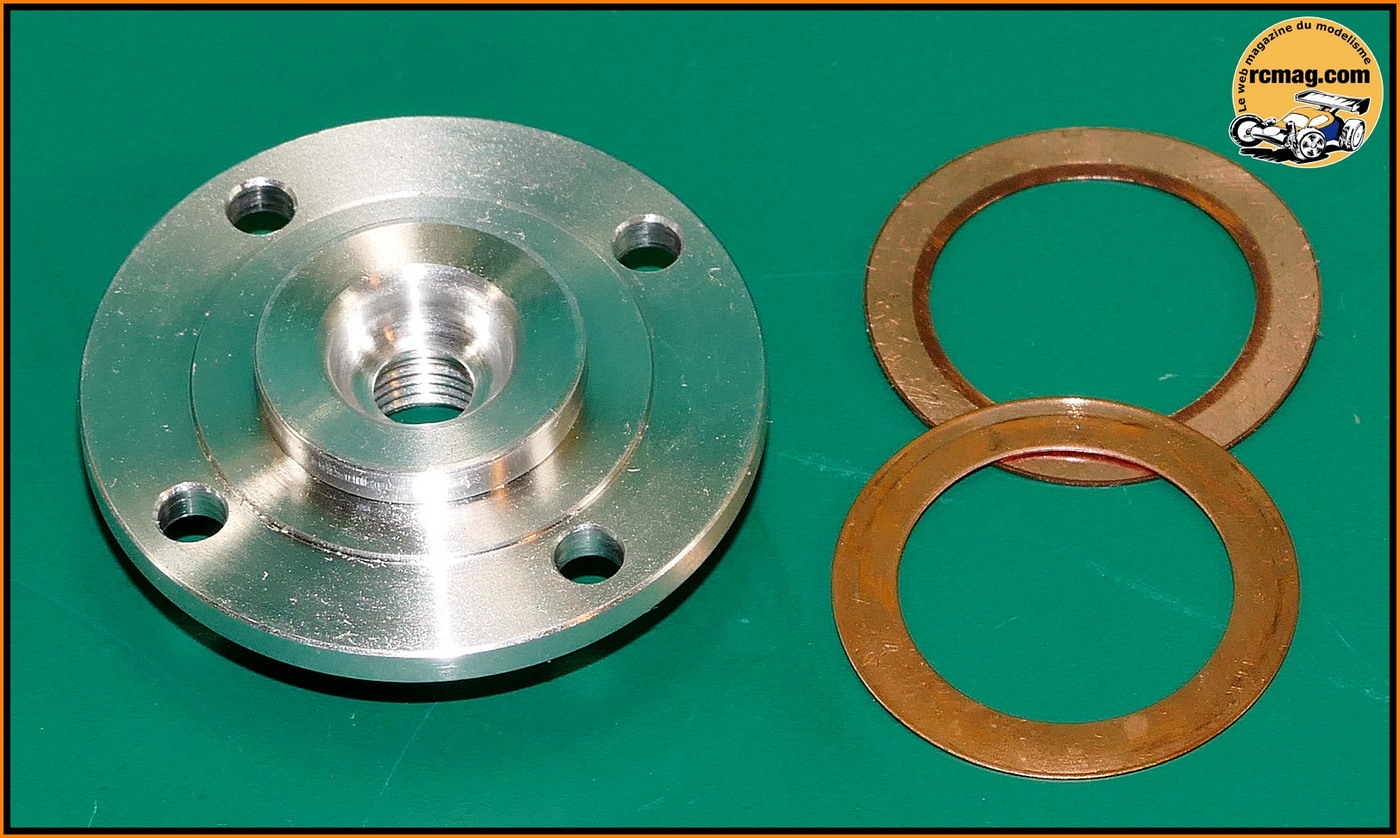

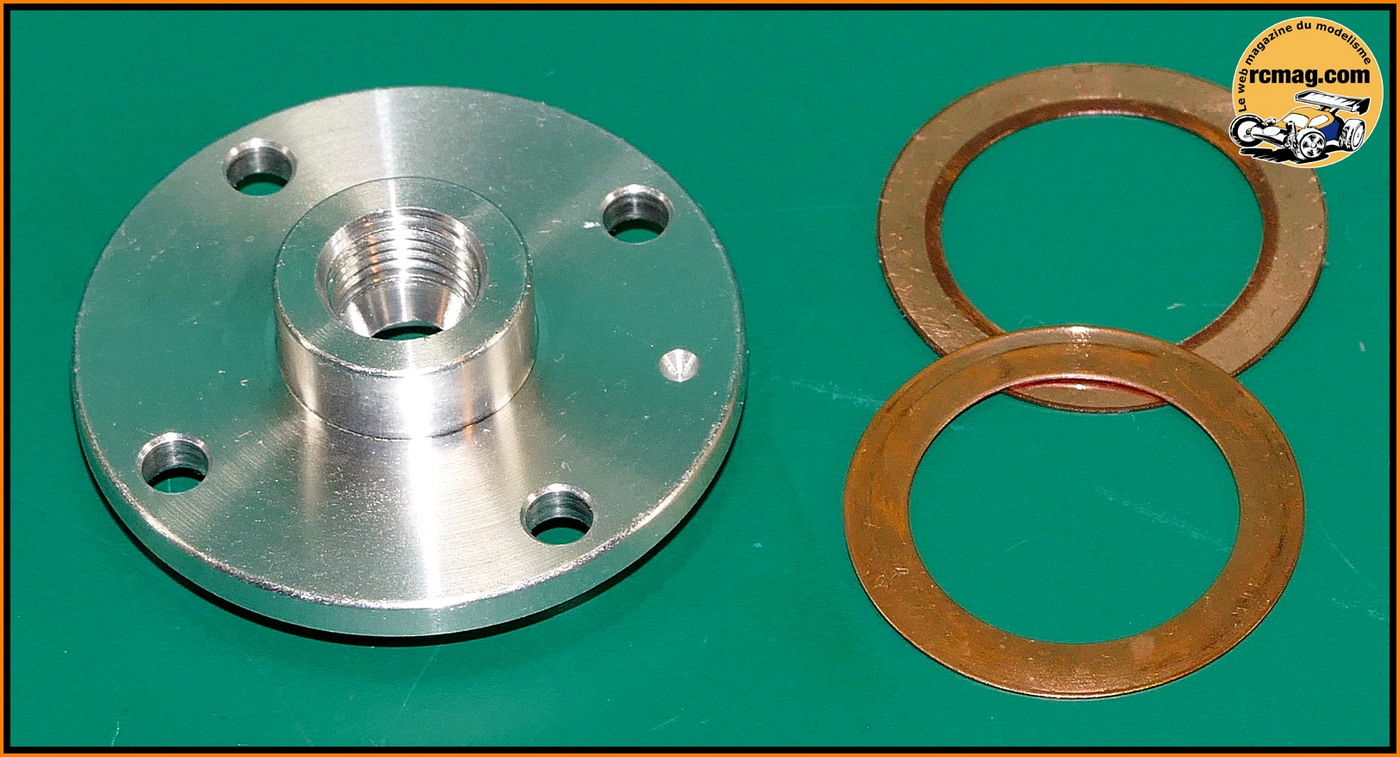

L'insert pour bougie turbo avec ses 2 joints de décompression ( 2/10 et 3/10 ) en alliage de cuivre.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 09.01.2017, 10:34:30 Sujet du message: |
|
|

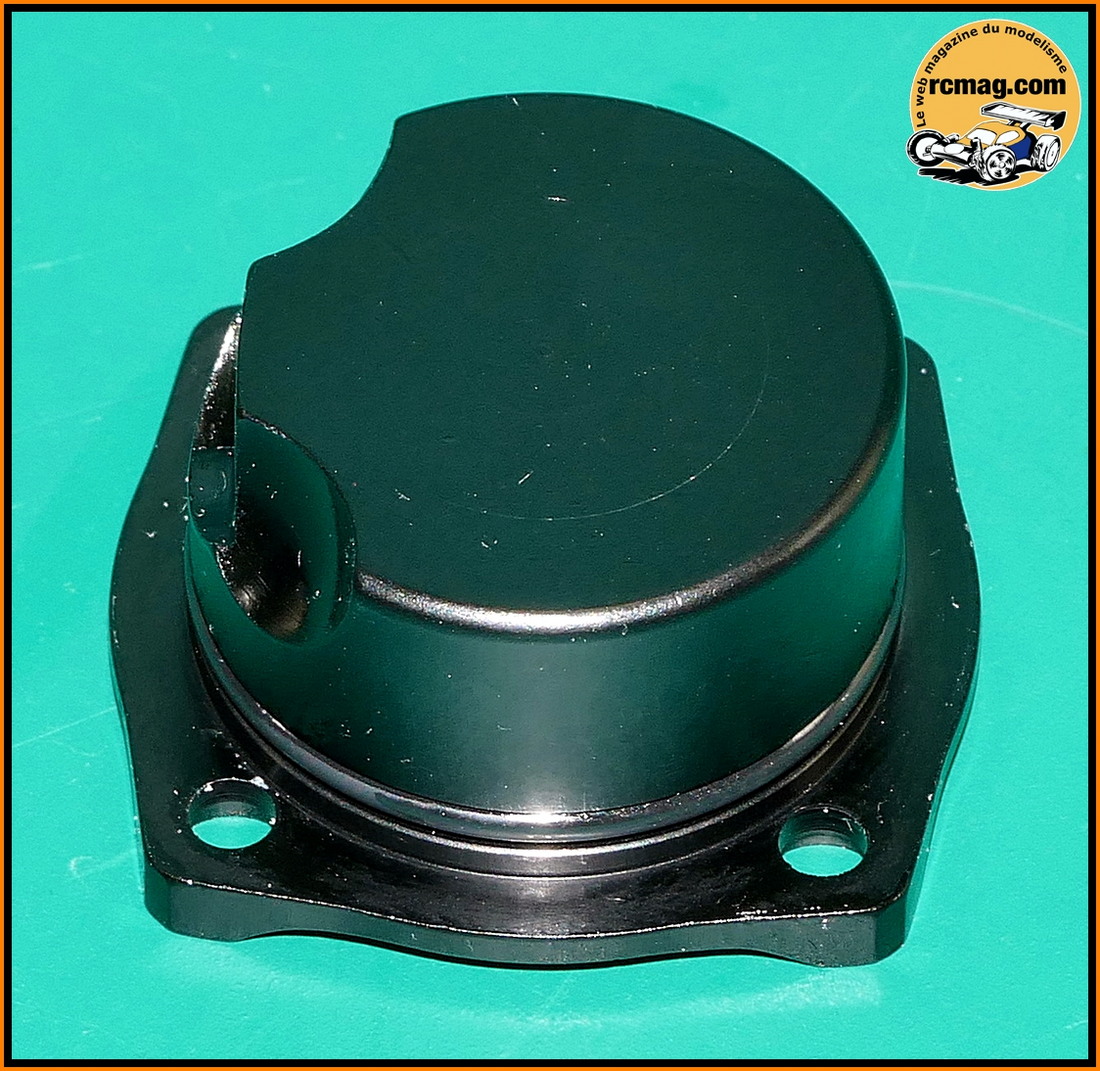

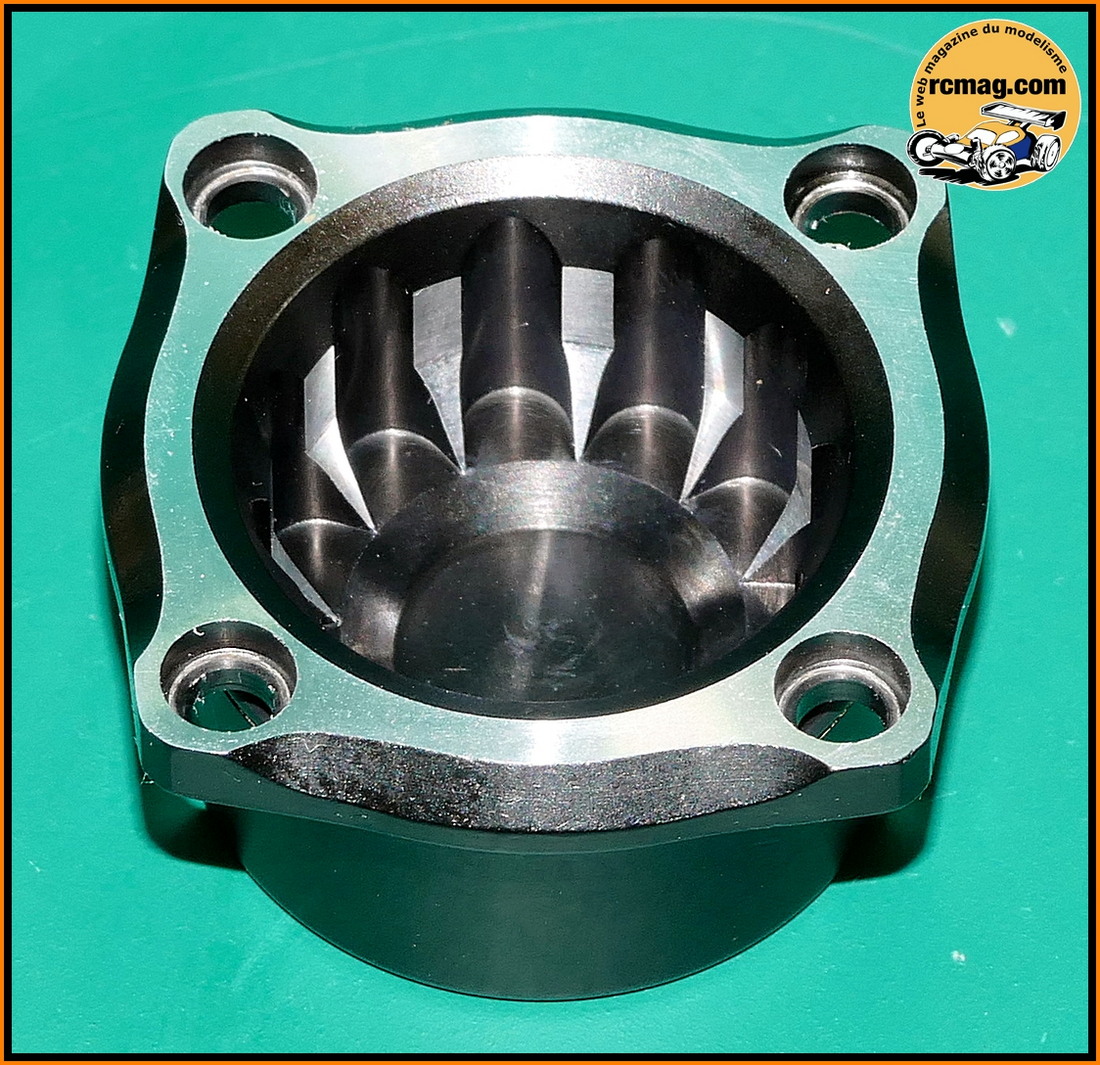

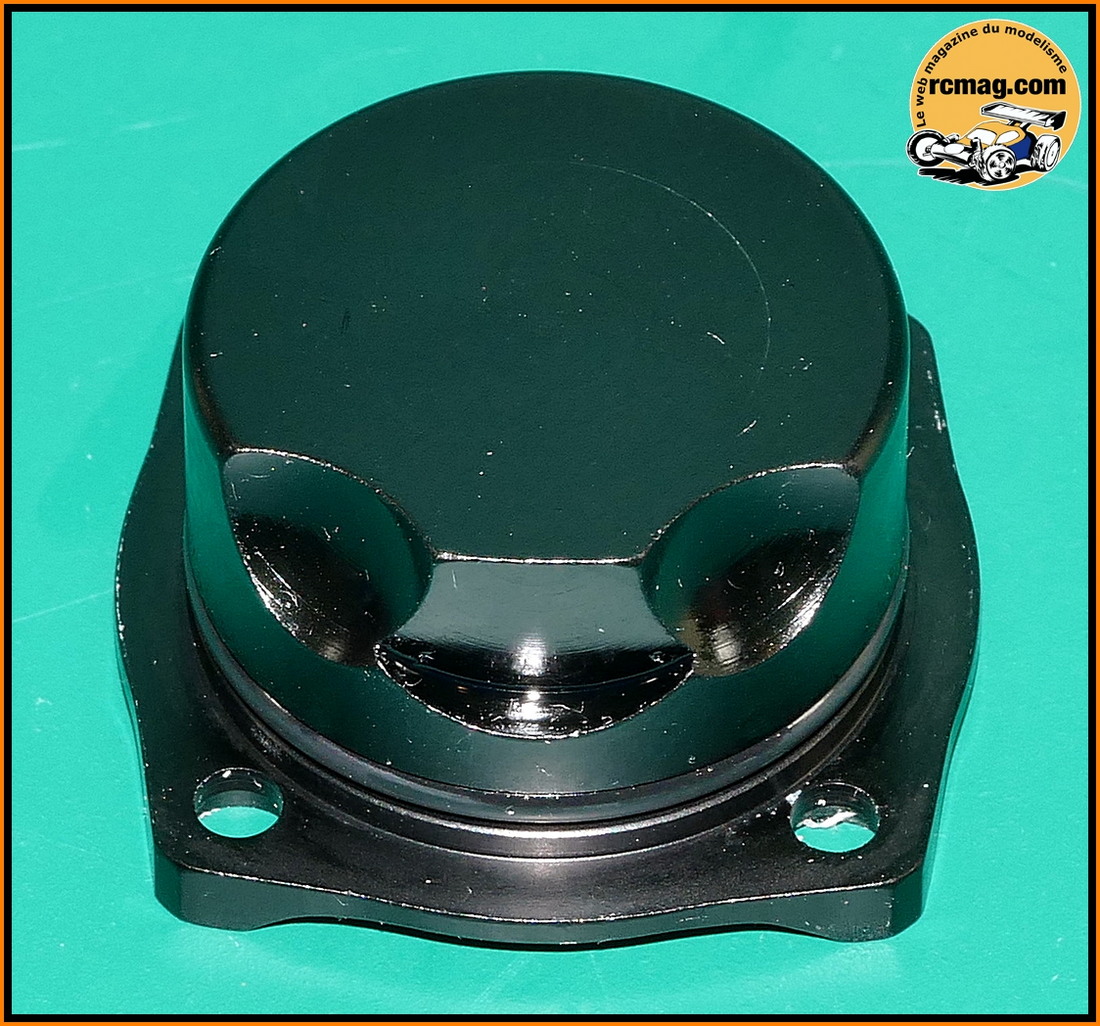

Le beau bouchon usiné traité black avec des dégagements pour permettre le passage du piston au point mort bas et pour améliorer la circulation du mélange.
A signaler la bonne finition que l'on retrouve sur l'ensemble du moteur. Le bouchon est fixé au carter par 4 vis CHC 2,5x6.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 09.01.2017, 20:14:40 Sujet du message: |
|
|

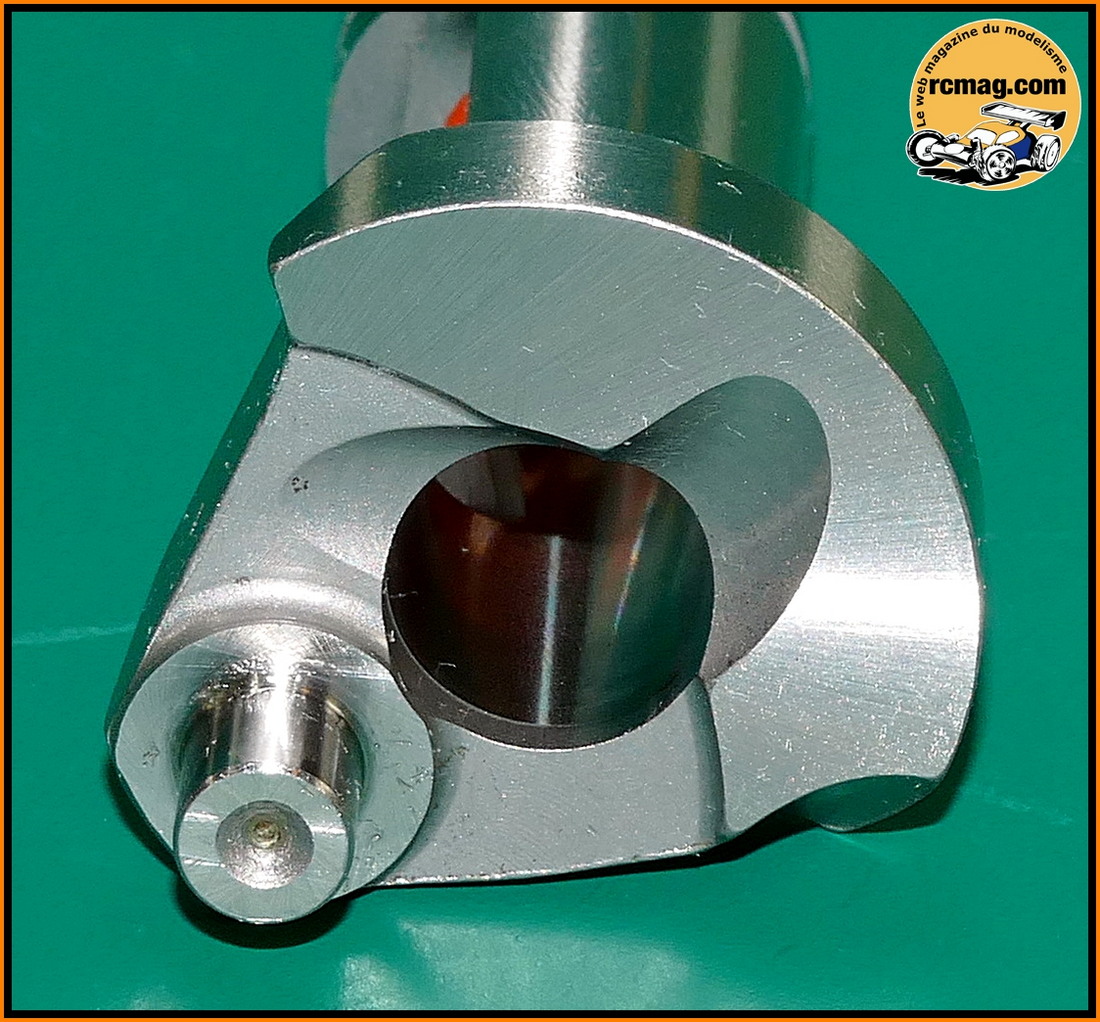

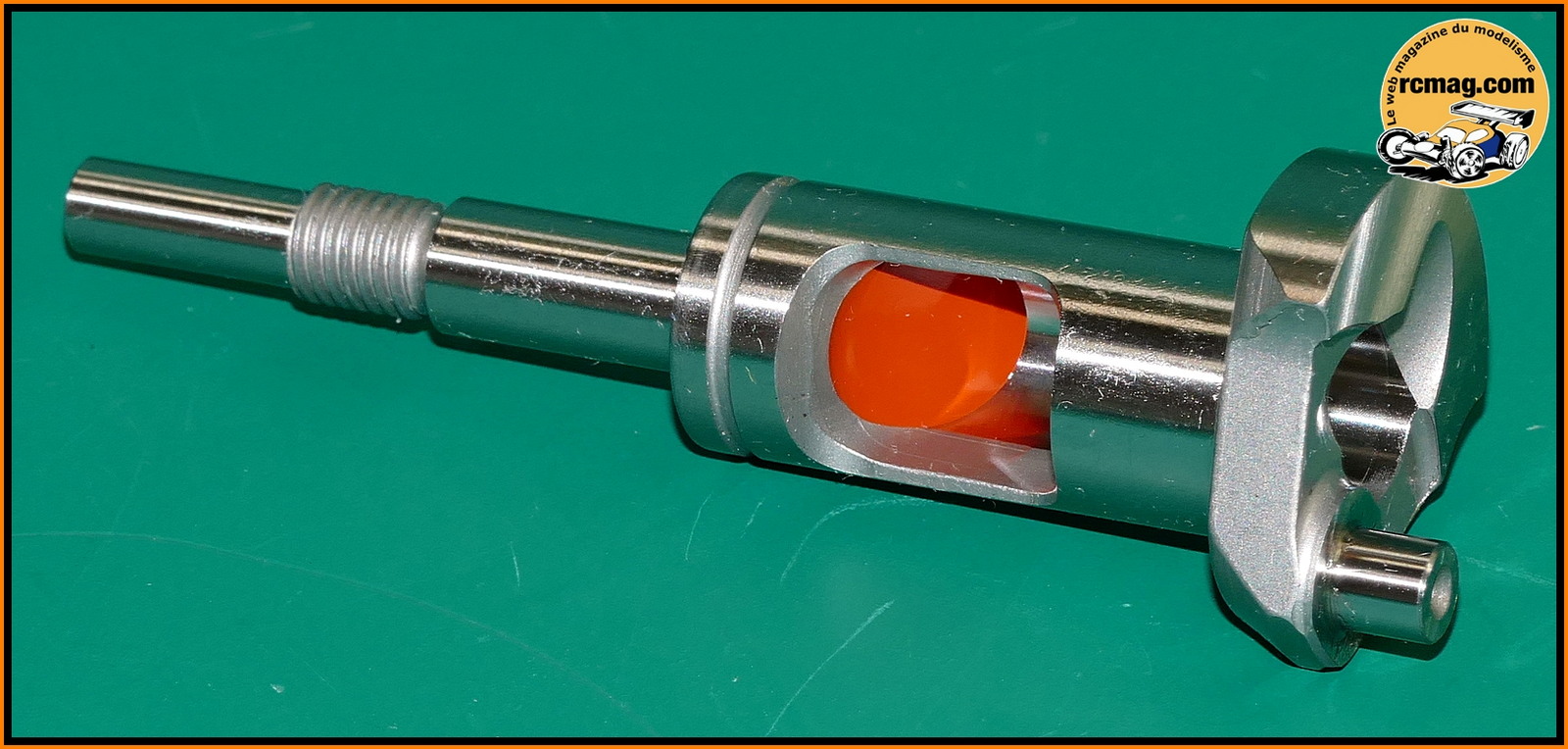

Le vilebrequin de 14mm avec le passage des gaz optimisé avec la fameuse pâte rouge.
Son poids est de 42gr et le passage des gaz est de 9mm.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 13.01.2017, 08:03:07 Sujet du message: |
|
|
Comparatif avec le vilebrequin du Picco 5T-B Team Céramic ( à gauche ).
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 14.01.2017, 18:48:59 Sujet du message: |
|
|

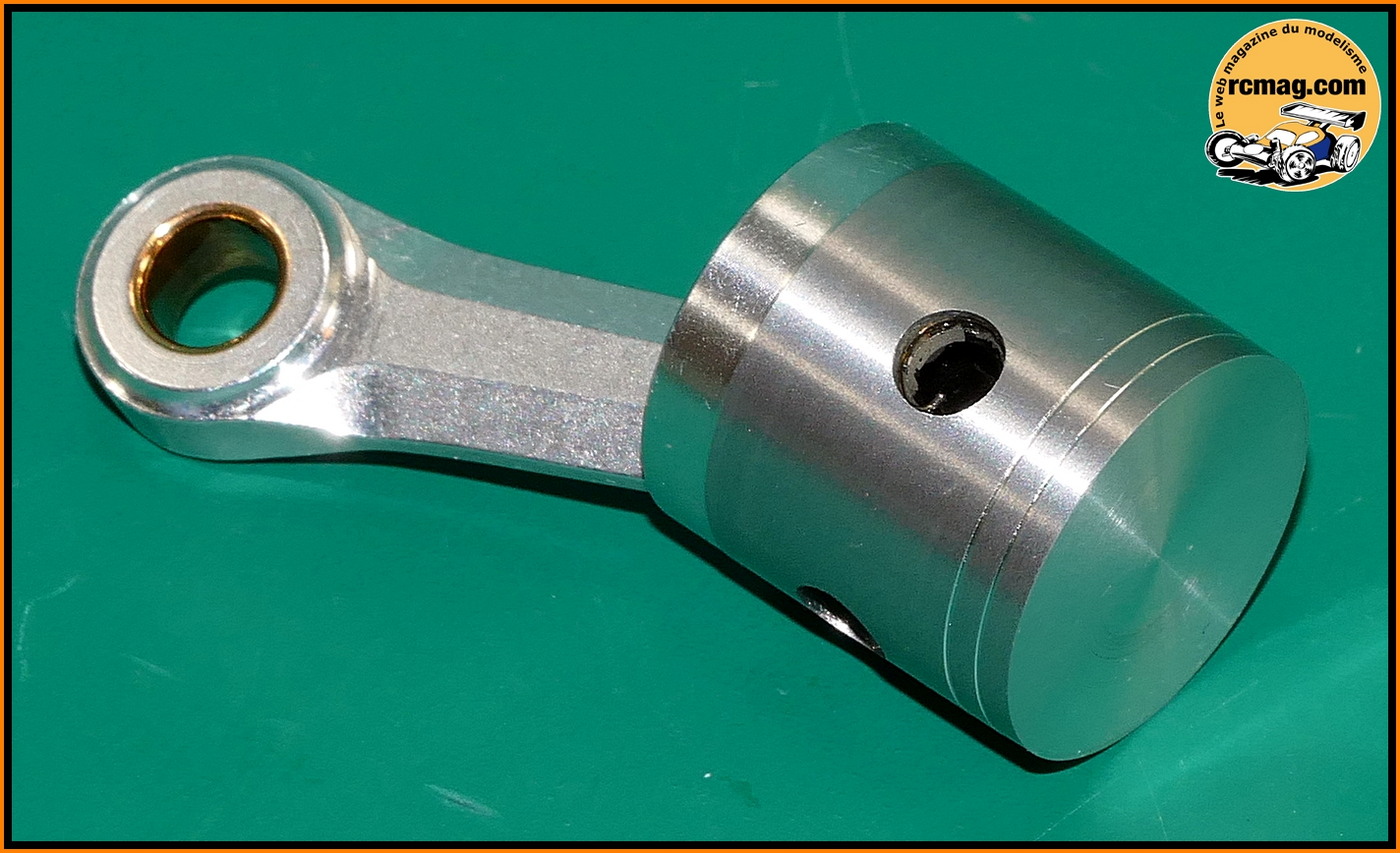

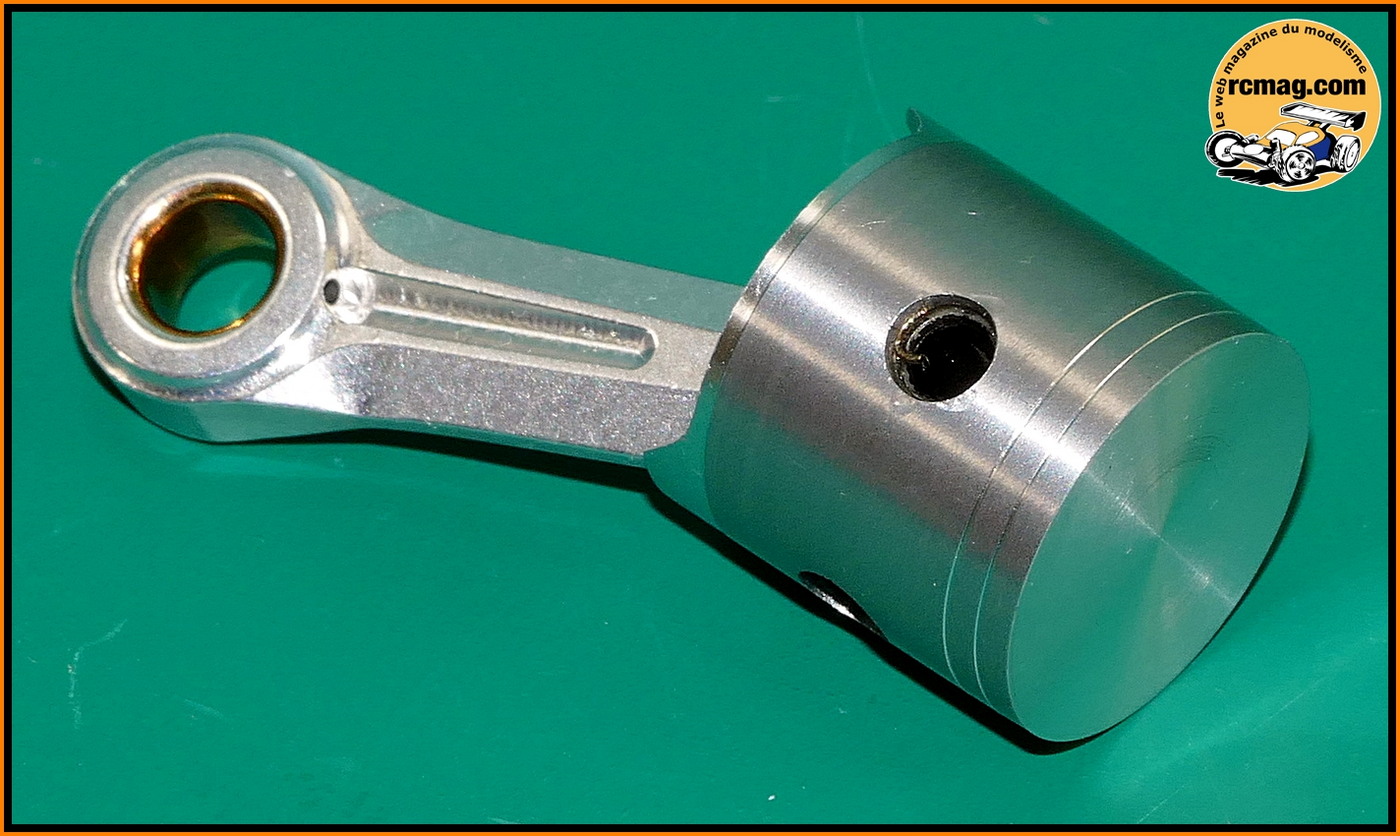

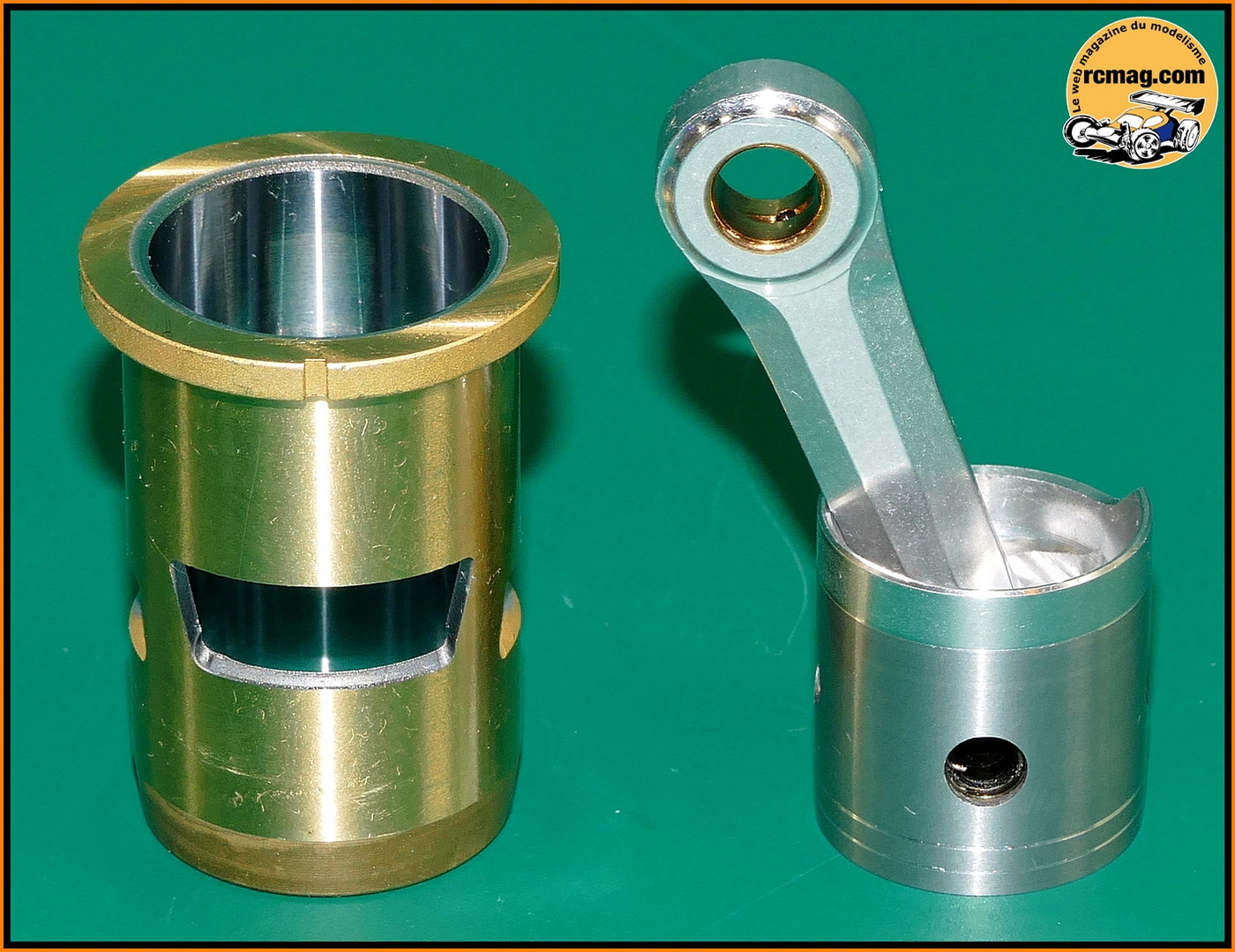

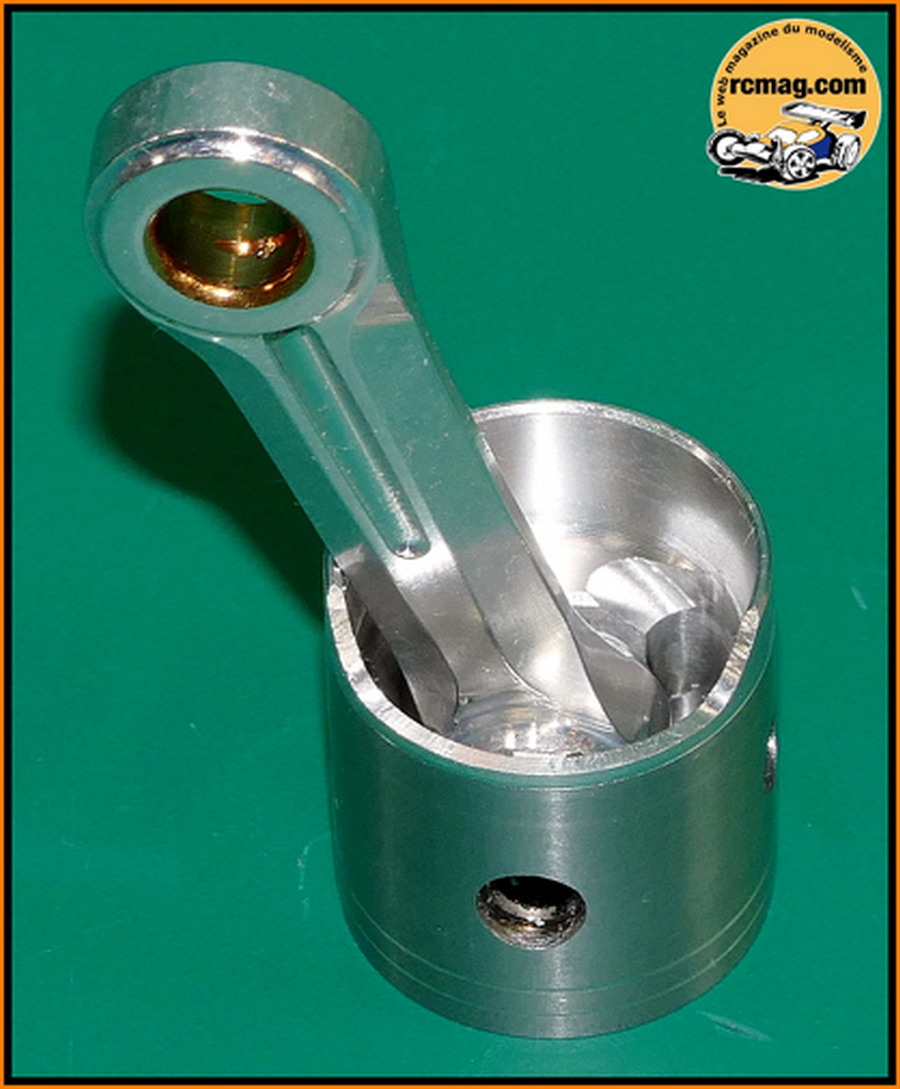

La bielle de type "couteau" est assez simple avec à son extrémité un trou qui favorise la lubrification au niveau du maneton.
Le piston est de type usiné, il est allégé au maximum avec 2 segments de lubrification et aussi 2 trous qui améliorent le refroidissement du piston.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 123652
Localisation: 93
|
| Posté le: 16.01.2017, 12:12:44 Sujet du message: |
|
|
Comparatif bielle et piston avec le Picco 5T-B Team Céramic ( à gauche ).
