 Posté le: 17.06.2022, 09:32:36 Sujet du message: Avantages des cardans avec une double articulation ? |
 |
|

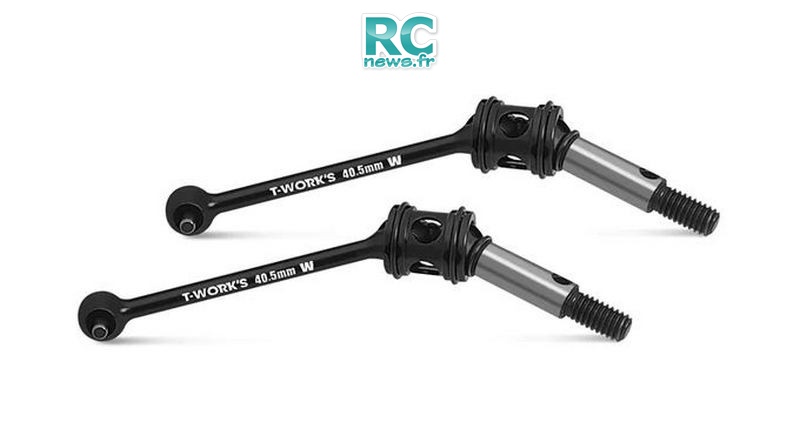

On voit apparaitre ce type de cardan et je m'interrogeais sur l'utilité ou pas de cette "double articulation" ?
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
