 Posté le: 10.08.2023, 08:00:10 Sujet du message: Montage du châssis Tamiya MB-01 Fiat 600 Abarth |
 |
|
https://www.modelisme34.fr/
Remerciements à Cyril du magasin Modélisme34.fr sans qui ces présentations et ces montages n'auraient pas été possible.
A signaler que Modélisme34.fr a beaucoup de pièces et options Tamiya et qu'il roule avec cette gamme de voitures pour pouvoir mieux conseiller ses clients.
On peut le remercier aussi pour l'aide technique lors de la réalisation des vidéos et des lives.
A noter que les vidéos montages sont disponibles sur la chaine Youtube de RCmag.com
https://www.youtube.com/user/nicolab28
On va découvrir ensemble ce nouveau châssis MB-01 qui va assurément être important dans l'histoire de la marque.
Les nouveautés sont nombreuses chez Tamiya mais c'est généralement juste des changements de carrosseries, de décorations ...
Ou alors des versions haut de gamme, des rééditions de voitures à succès ( autre spécialité de la marque ).
En loisir abordable c'est bien plus rare car les châssis ont de très longues carrières.
Exemple le TT-01 date de 2003 soit 20 ans ! le TT-02 de 2013, M05 de 2009 et M06 de 2011.
Donc on peut penser que l'on est parti pour 10 ans minimum, voir bien plus.
Le MB-01 semble être le successeur des M-Châssis type M-05 traction et M-06 propulsion et ce n'est pas une simple évolution.
On ne retrouve pas de pièces communes, c'est un véritable nouveau châssis plus moderne de conception, plus polyvalent car on retrouve dans la boite le nécessaire
pour l'utiliser en traction ou propulsion au choix. La plupart des pièces sont identiques entre le train avant et arrière et l'accès au moteur et la transmission est bien plus facile que sur les précédents M-Châssis. Et il me semble même possible d'envisager une évolution 4x4 !
Autre différence importante, transmission qui est par cascade de pignons sur les M-05 et M-06 alors que sur le MB-01 c'est un couple conique comme sur les TT-01 et TT-02. C'est aussi le type de transmission que l'on retrouve sur les buggy 1/8 mais aussi de nombreuses voitures 1/10.
Dispo chez Cyril : https://modelisme34.fr/index.php?route=product/product&product_id=5494

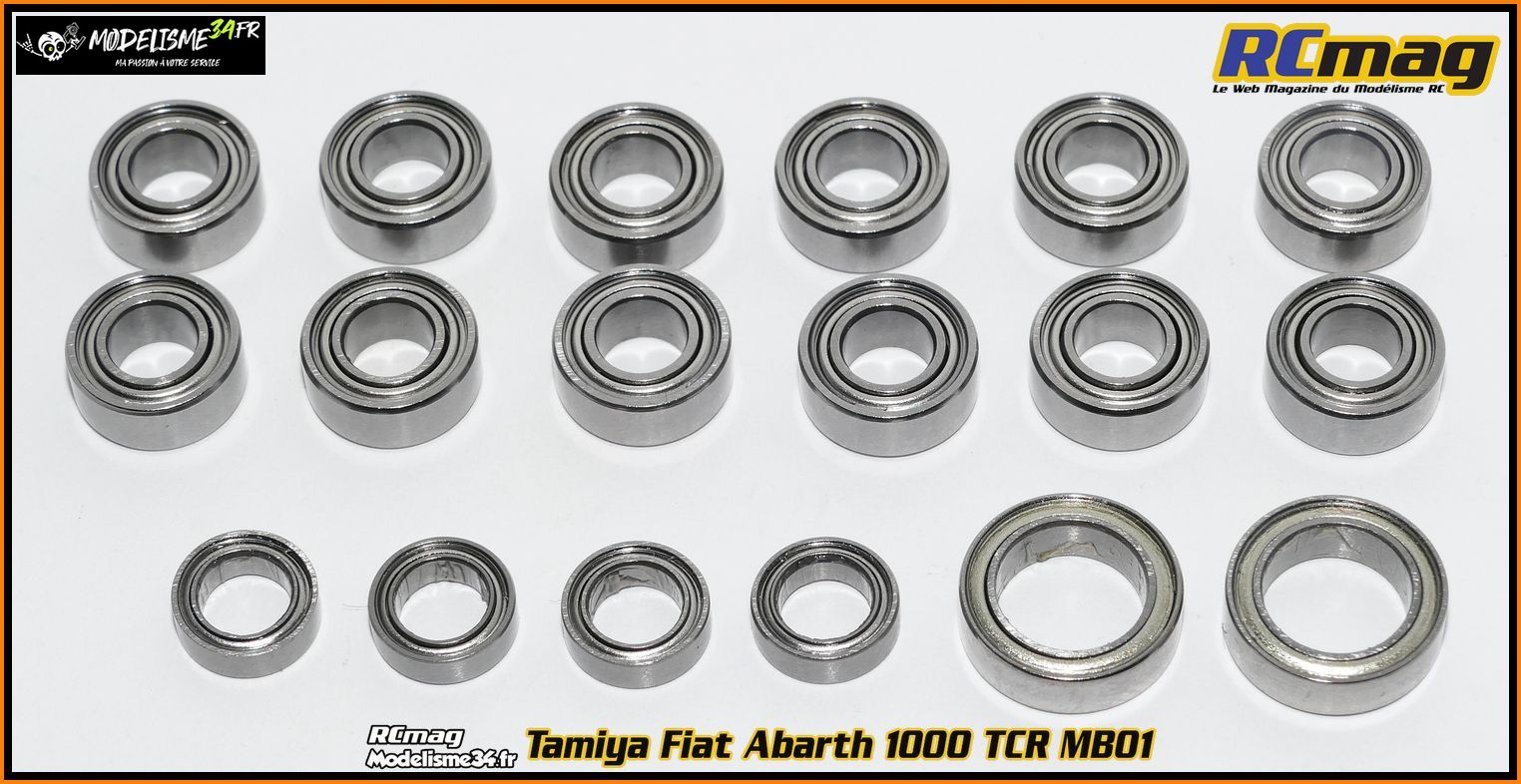

Le kit roulements M1356 qui me semble indispensable : https://modelisme34.fr/index.php?route=product/product&product_id=5505
La version livrée directement avec le kit roulements : https://modelisme34.fr/index.php?route=product/product&product_id=5506
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric
Dernière édition par Tractoricou
Administrateur le 14.08.2023, 04:59:31; édité 2 fois |
|
| Revenir en haut |
|
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 10.08.2023, 08:01:03 Sujet du message: |
|
|

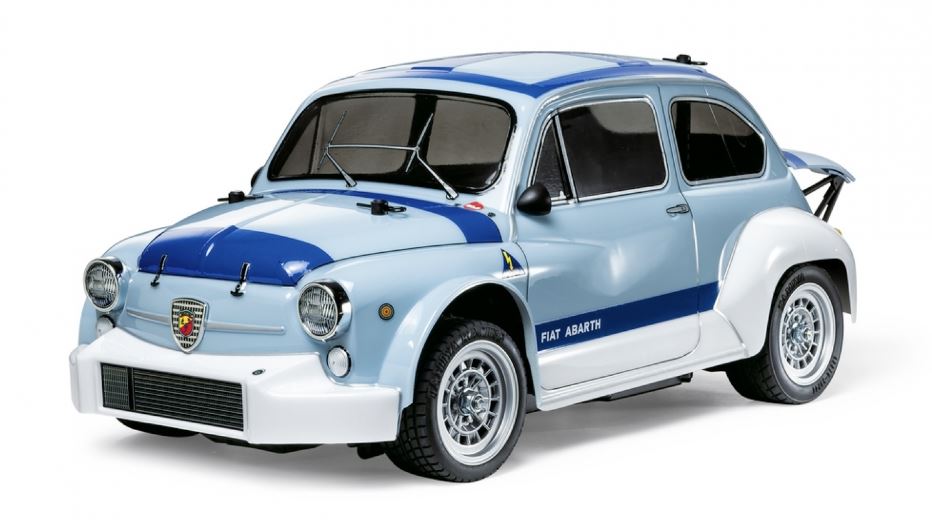

Les infos de chez Tamiya : L’histoire du M-Chassis a débuté en décembre 1994, et cette série est devenue très populaire grâce à des kits à prix modérés, un large choix de carrosseries, d’excellentes performances et la facilité de pilotage et d’entretien.
Le nouveau châssis MB-01 perpétue cette tradition, et permet six configurations en choisissant parmi trois empattements différents et des roues avant ou arrière motrices. La Fiat Abarth 1000 TCR Berlina Corse développée pour la compétition
sur la base de la Fiat 600 compacte à deux portes s’en distinguait extérieurement par des ailes avant et arrière élargies, un grand carter de radiateur intégré au pare choc avant et d’un capot moteur ouvert à l’horizontale.
Un moteur 4 cylindres en ligne de 982 cm3 capable de produire plus de 110ch était à la base de ses performances.
• Modèle RC à assembler échelle 1/10.
• Basé sur le nouveau châssis MB-01 (voir ci-dessous) en configuration empattement court et propulsion.
• Formes de la Fiat Abarth 1000 TCR Berlina Corse précisément reproduite par la carrosserie en polycarbonate léger.
• Pneus radiaux de tailles différentes, 55mm à l’avant et 60D à l’arrière pour respecter la configuration de la vraie voiture.
• Moteur type 540 et variateur inclus.
NOUVEAU CHASSIS MB-01 :
• à assembler échelle 1/10.
• Longueur : 322mm, largeur : 163mm.
• Six configurations possibles au total :
• Trois possibilités d’empattement : 209mm (S) / 224mm (M) / 239mm (L) avec roues motrices avant ou arrière.
• Il suffit simplement de changer le sens de fixation des pignons finaux et des biellettes de direction pour permuter entre Traction et Propulsion. Position basse ou haute du moteur au choix pour la configuration Propulsion.
• Décomposition par sous-ensembles facilitant l’assemblage et la maintenance.
• Suspension à quatre roues indépendantes et double triangulation à structure symétrique et amortisseurs à friction.
• Rapport de transmission : 5,83/1 (avec le pignon 29 dts livré dans le kit).
• Nombreuses options pour M-Châssis et TT-Châssis compatibles.
Dimension :
• Longueur : 371mm
• largeur : 167mm
• hauteur : 141mm env.
• Empattement : 209mm (S)
Non inclus :
• Equipement RC, pack d’accus et chargeur disponibles séparément.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 10.08.2023, 08:10:57 Sujet du message: |
|
|

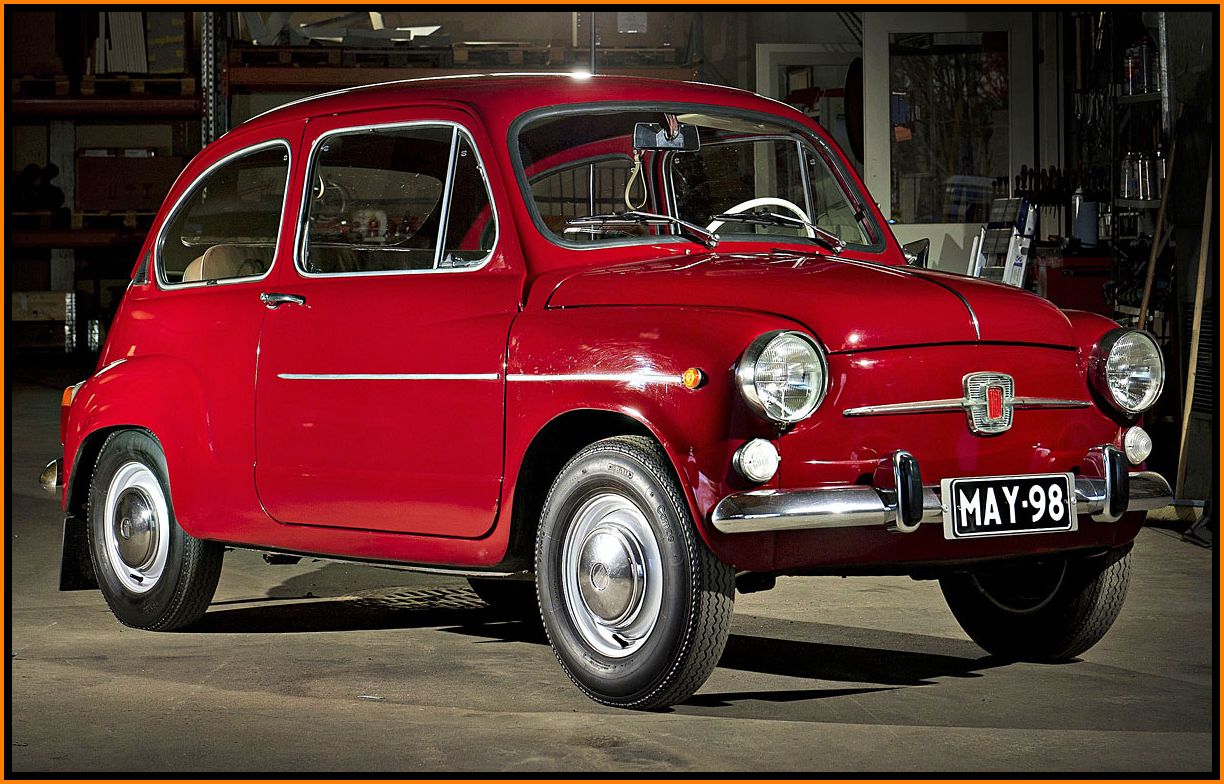

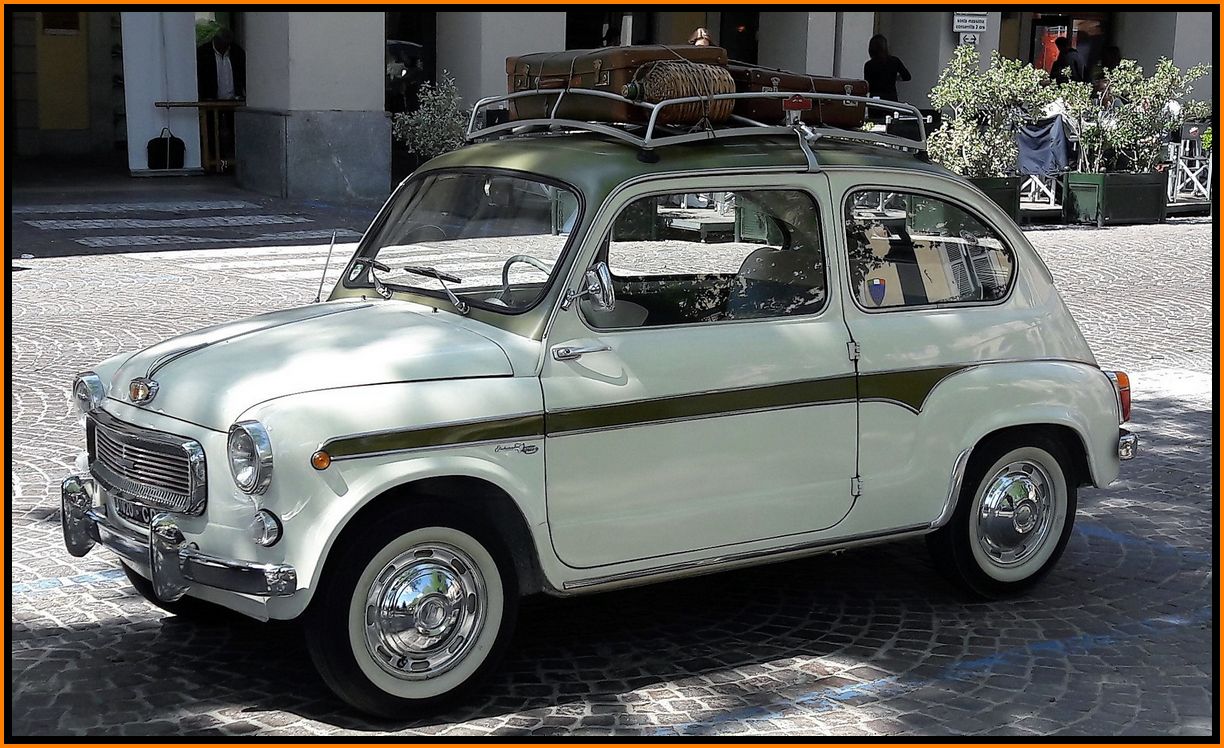

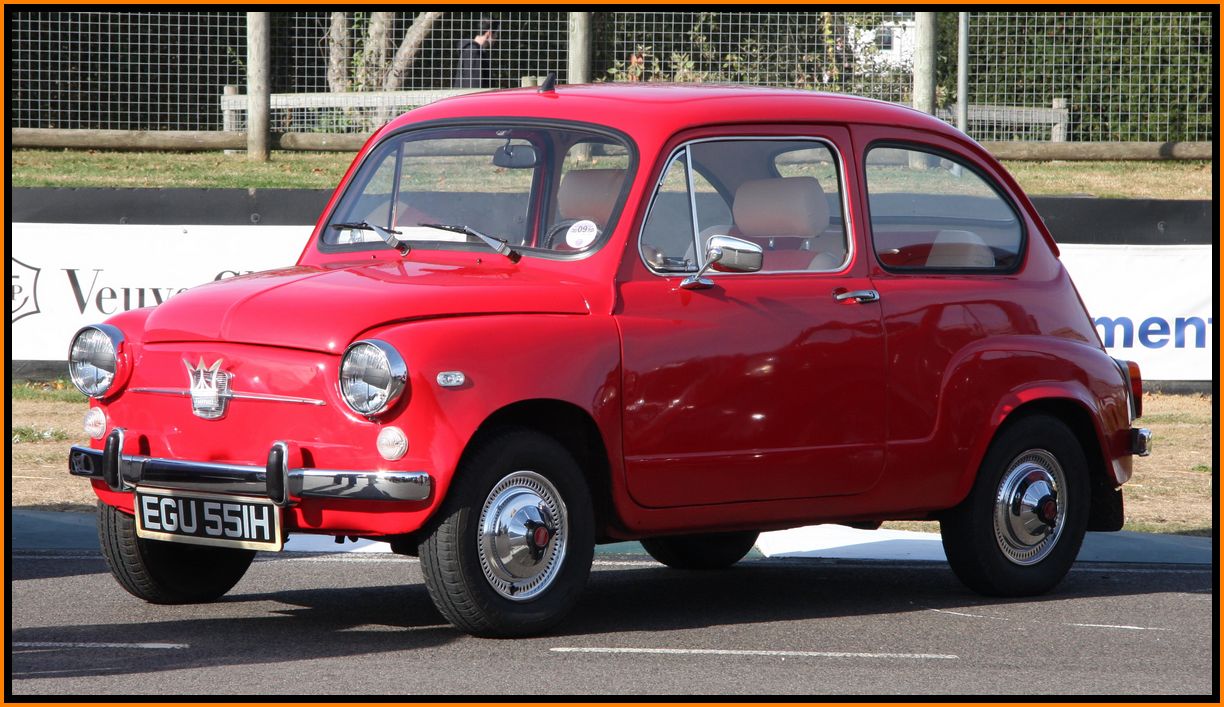

La Fiat 600 fut produite entre 1955 et 1969 en Italie mais aussi en Amérique du sud, Yougoslavie, Espagne, Allemagne, Belgique, Russie, Portugal, Autriche ...
A Première vue cela peut ressembler une évolution de la célèbre Fiat 500 en plus grand mais cette 600 fut produite 2 ans auparavant ( 1957 pour la Fiat 500 ).
Devant les difficultés de mise au point du moteur refroidi par air de la 500, Fiat produit en "urgence" une version plus grande avec moteur de cylindré supérieur ( 633cc au lieu des 479cc de la 500 ) et refroidi par eau. A noter les portes suicide, 4 places adultes, une vitesse maxi de 95kmh et une production de 5 000 000 d'exemplaires !
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 10.08.2023, 10:54:19 Sujet du message: |
|
|

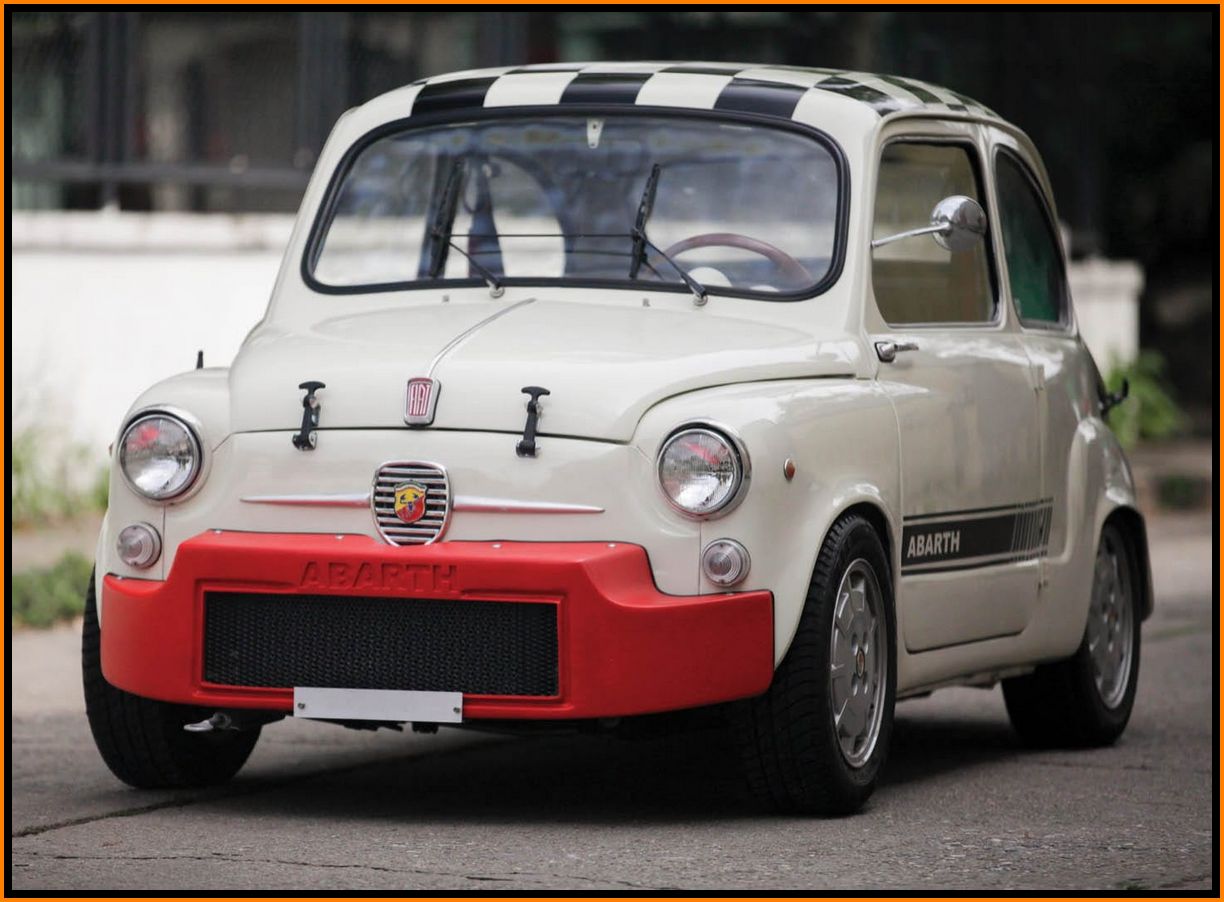

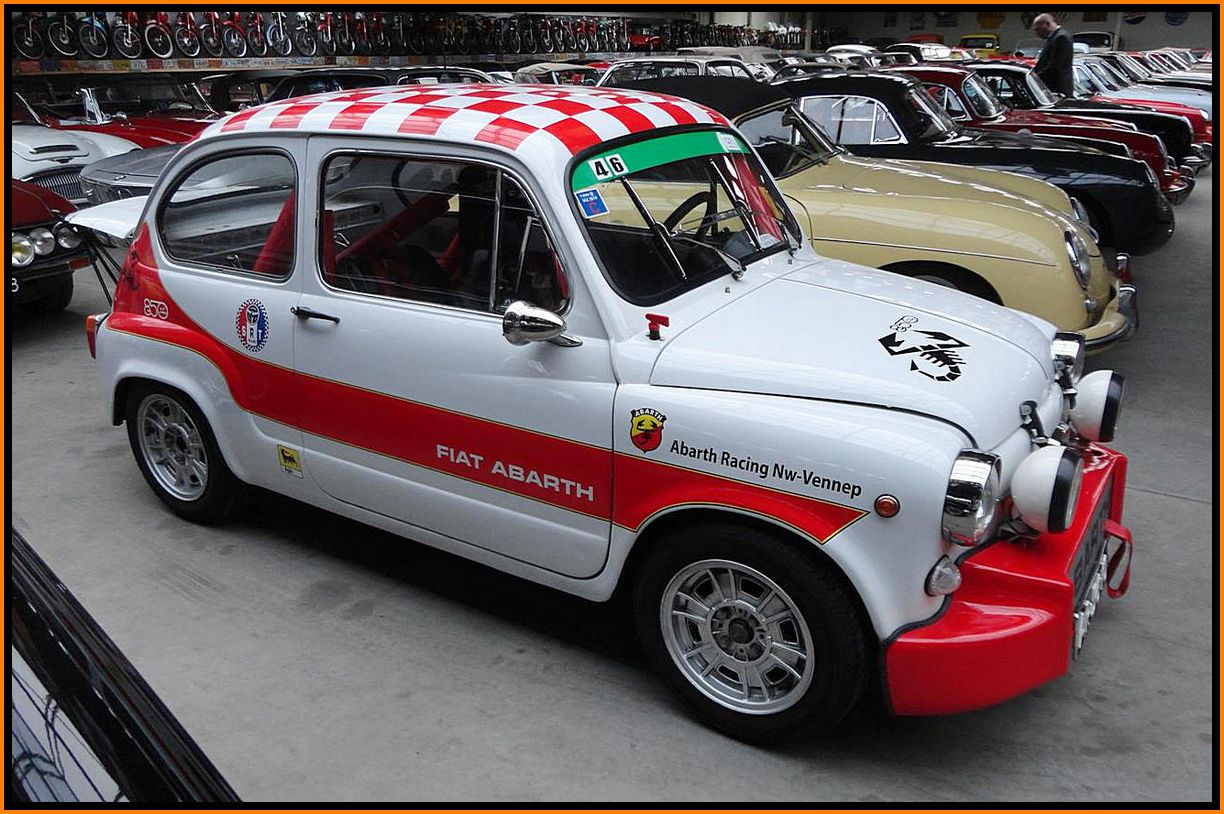

La Fiat 600 Abarth 1000 TC date de 1967 avec un moteur 982cc gavé par 2 gros Weber double corps de 40 !
112cv pour seulement 568kg afin de se frotter aux Mini Cooper dans la classe 1 litre du championnat d'Europe tourisme jusqu'en 1971 et un changement de règlementation ( passage a la cylindrée 1300 ).
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 10.08.2023, 12:35:21 Sujet du message: |
|
|

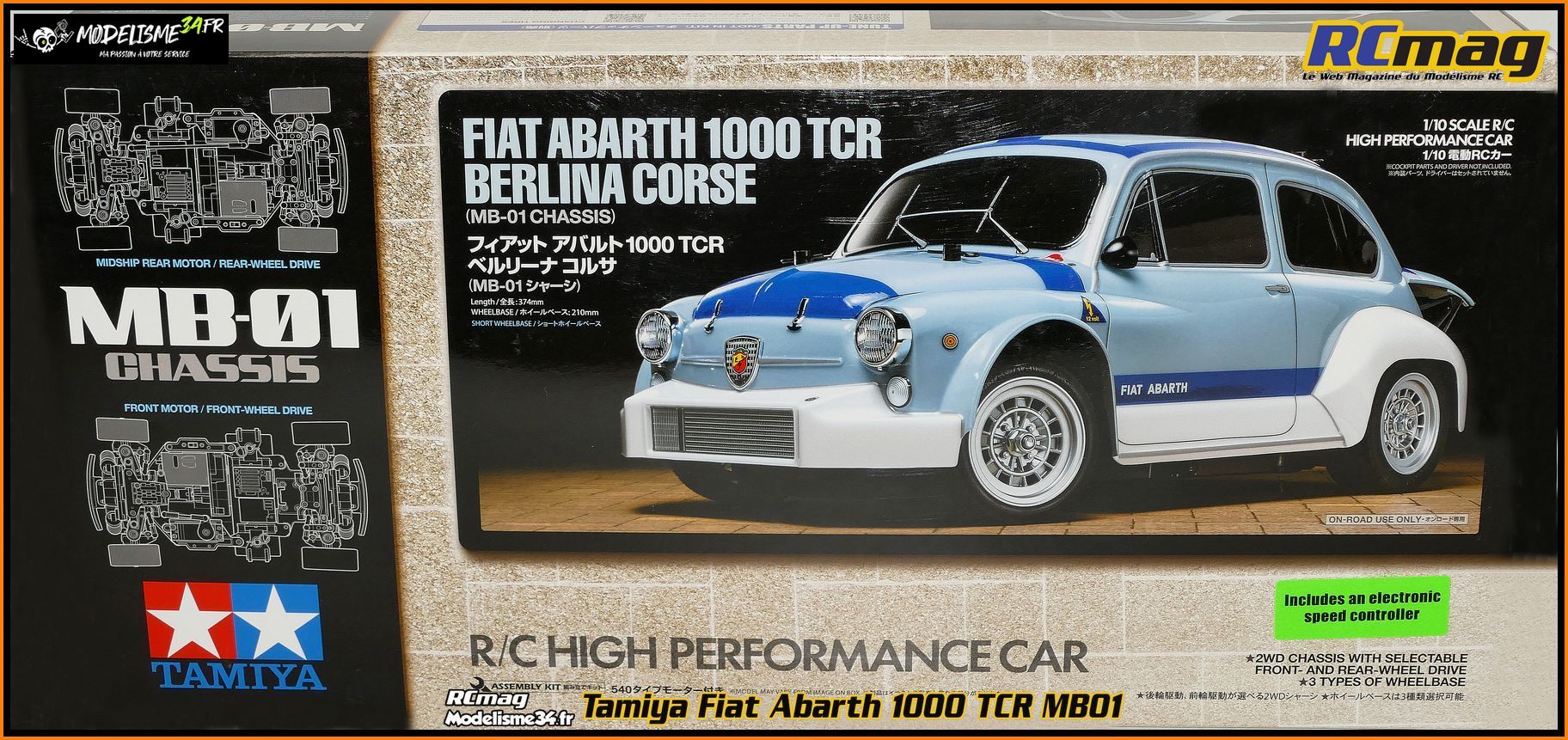

On découvre la boite
La boite de la Fiat Abarth 1000 TCR de taille identique aux M-05 et M-06.
Comme d'habitude on retrouve une belle photo de la voiture assemblée. Reste a se montrer à la hauteur pour obtenir le même résultat !
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 11.08.2023, 05:43:23 Sujet du message: |
|
|
On peut voir sur la boite un autocollant qui indique que la voiture est livrée avec un contrôleur ( version export ).
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 12.08.2023, 19:32:47 Sujet du message: |
|
|

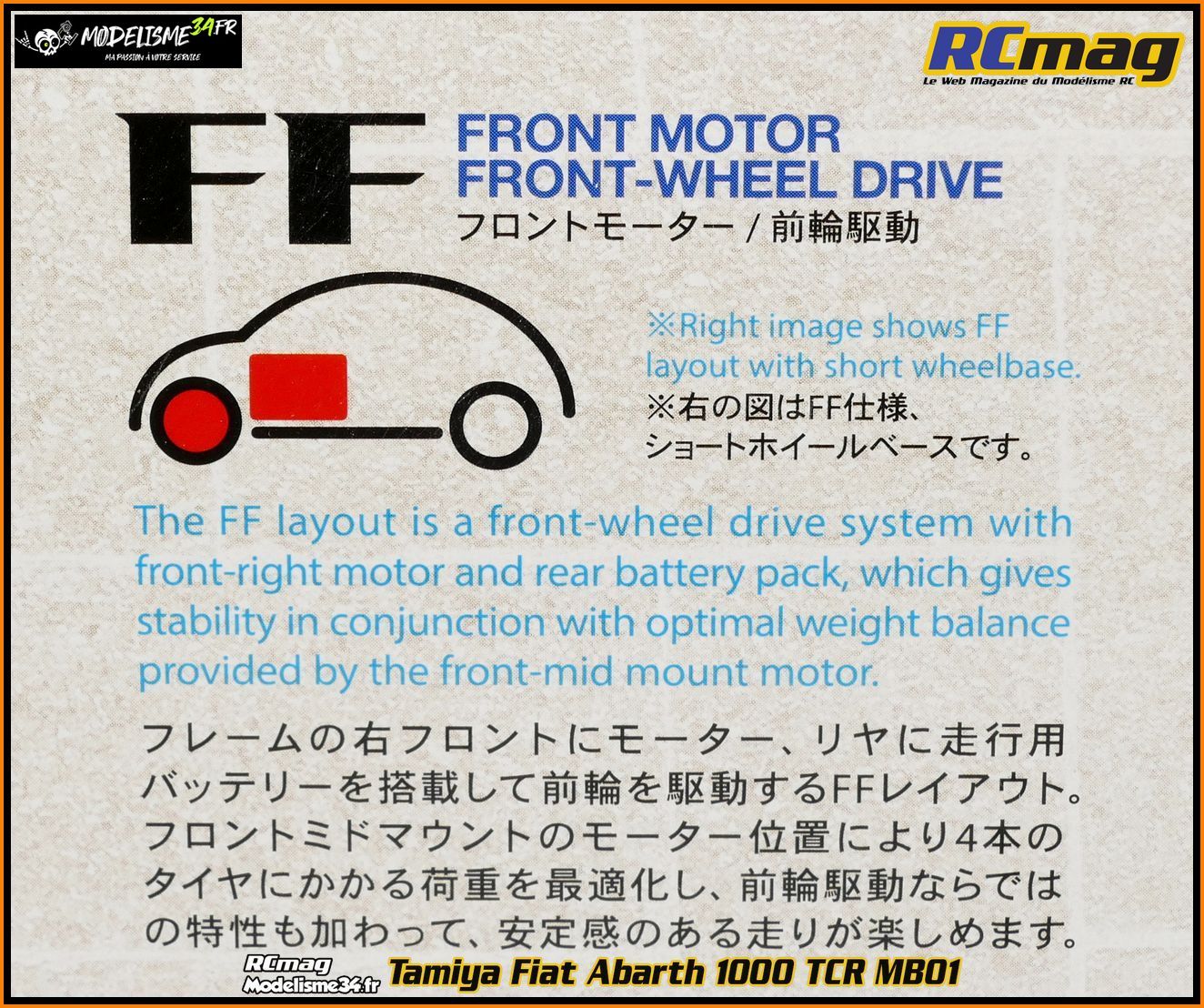

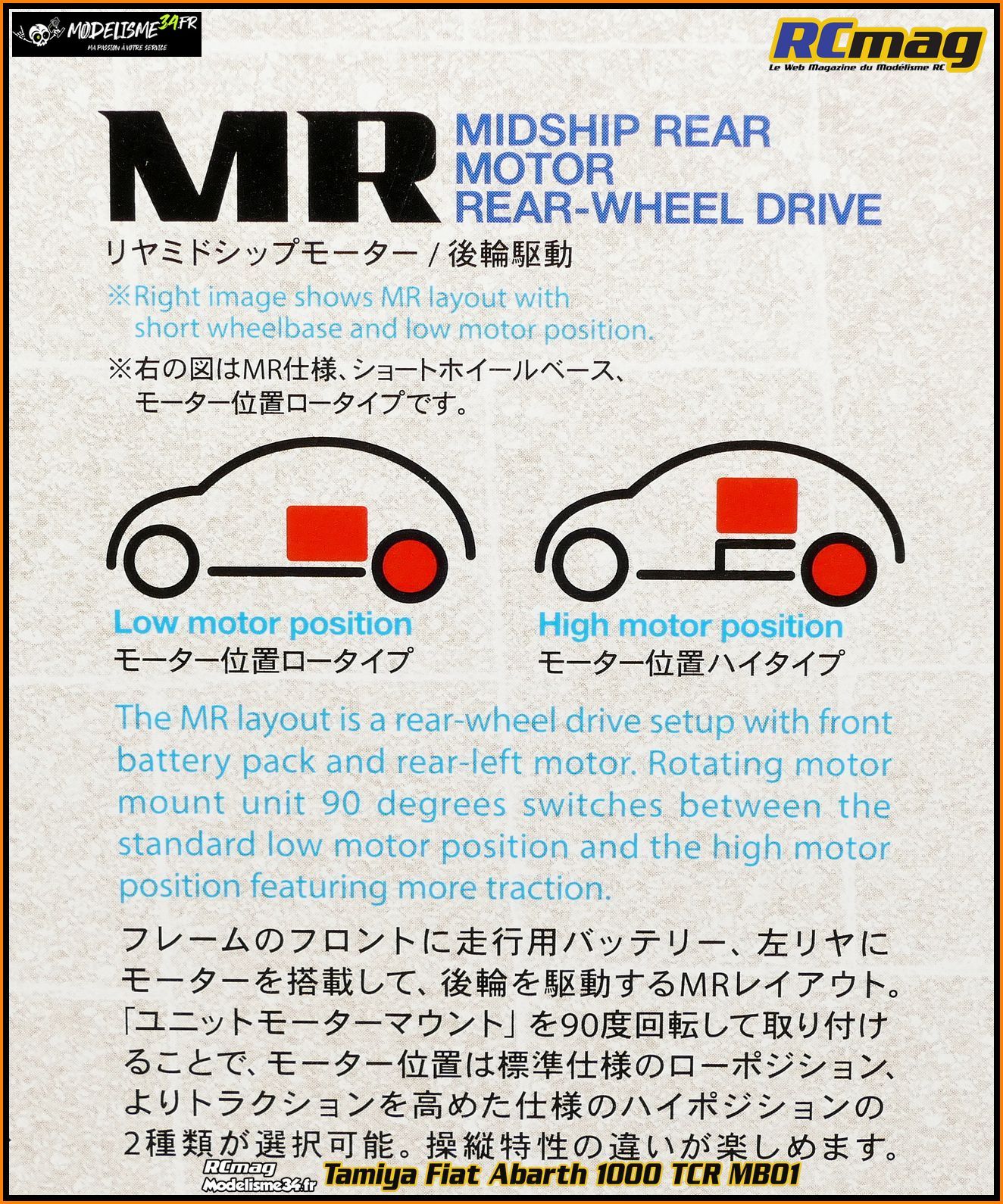

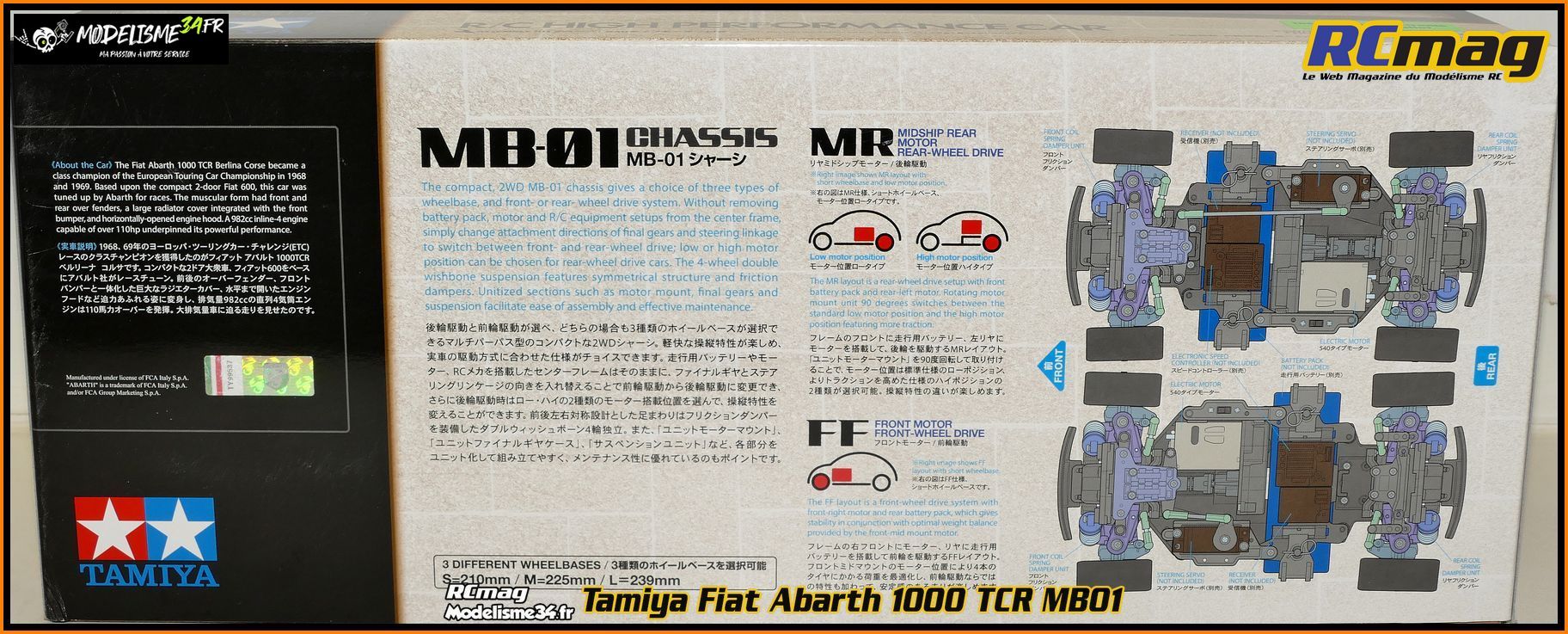

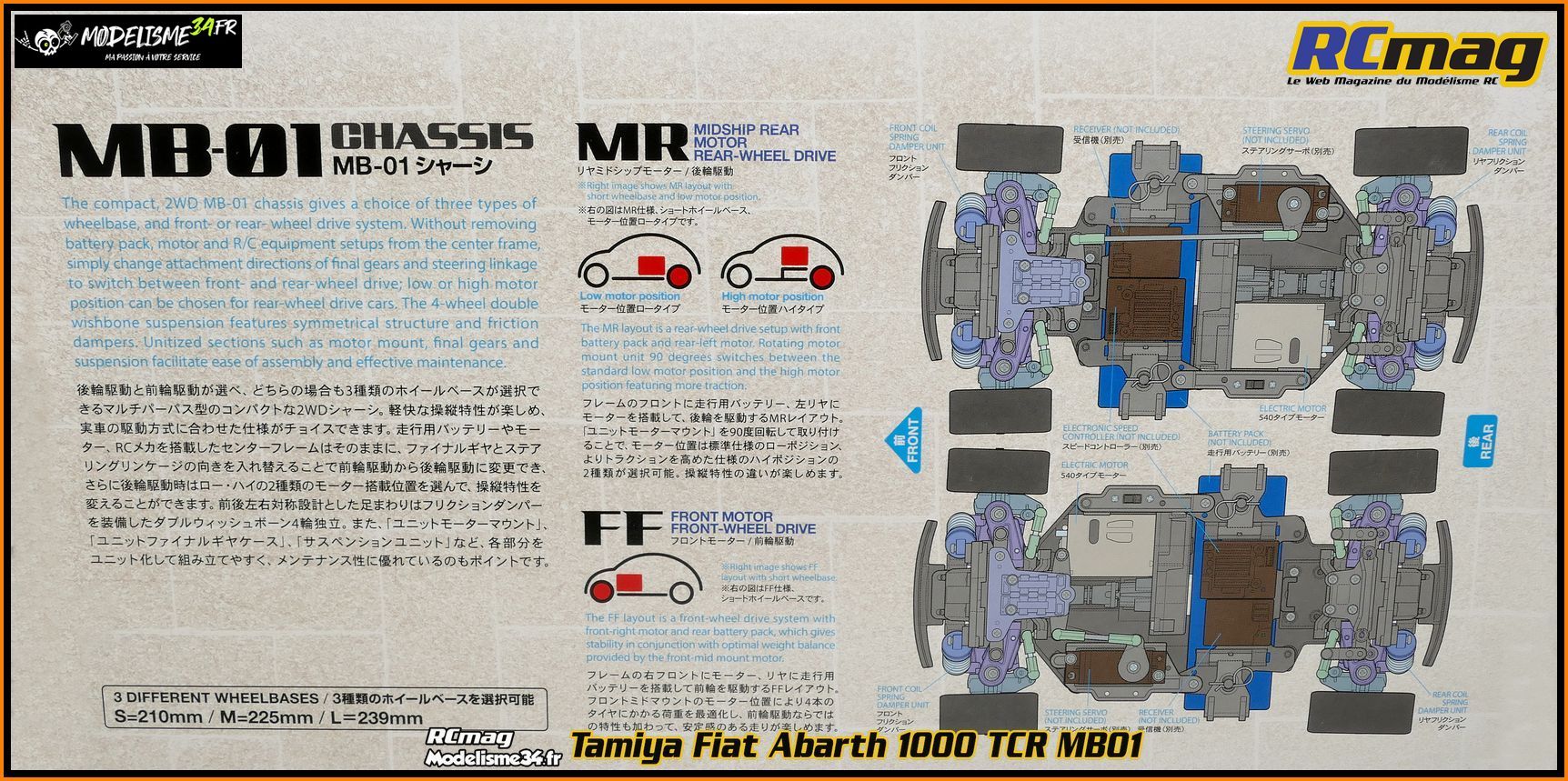

Les explications pour les différentes possibilités d'implantations de ce châssis MB-01 en propulsion ou en traction au choix.
Ce n'est pas indiqué sur ces images mais il est aussi possible de placer le moteur en position centrale au dessus de la transmission.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 13.08.2023, 11:36:18 Sujet du message: |
|
|
Sur l'autre coté une vue arrière de la voiture, des infos sur l'équipement nécessaire pour compléter le kit et sur l'unique option actuellement disponible ( aout 2023 ).
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
modelisme34
Sponsors
Elite
Inscrit le: 28/11/2018
Messages: 1864
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 14.08.2023, 04:58:53 Sujet du message: |
|
|
Sur cette image on peut voir une des originalités de ce kit avec une représentation réaliste du moteur et le capot ouvert comme c'était le cas sur les Abarth.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
lumix75
Découverte
Inscrit le: 22/10/2020
Messages: 83
|
| Posté le: 14.08.2023, 22:15:07 Sujet du message: |
|
|
| Elle a de la gueule cette bombinette |
|
| Revenir en haut |
|
HyperRC
Elite
Inscrit le: 30/10/2007
Messages: 1921
|
| Posté le: 15.08.2023, 10:21:07 Sujet du message: |
|
|
| on reconnait la qualité tamiya. |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 15.08.2023, 17:33:14 Sujet du message: |
|
|
L'équipement nécessaire pour faire rouler le bolide. A noter que sur les versions export, le contrôleur est inclus dans la boite.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 22.08.2023, 22:23:07 Sujet du message: |
|
|

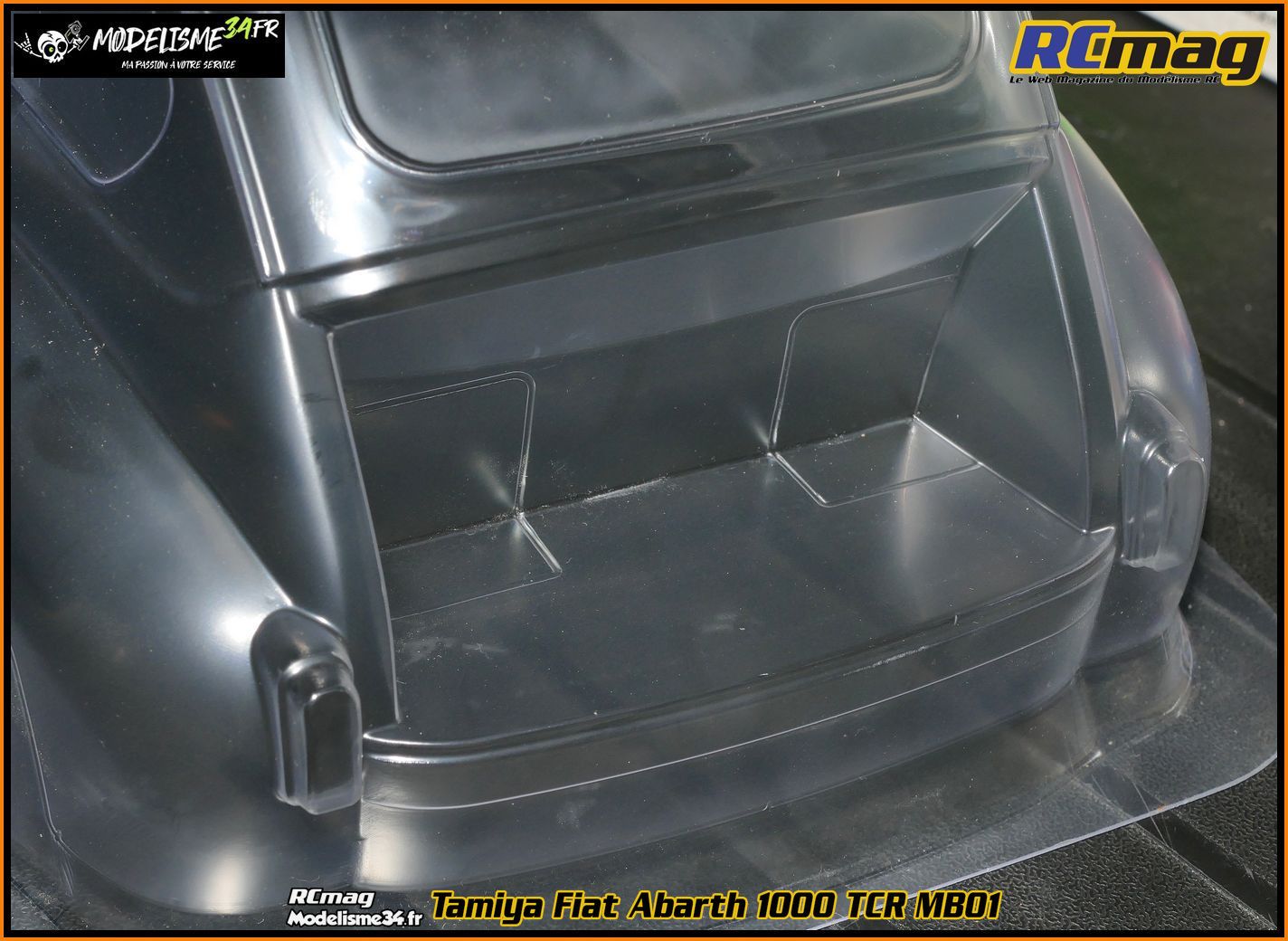

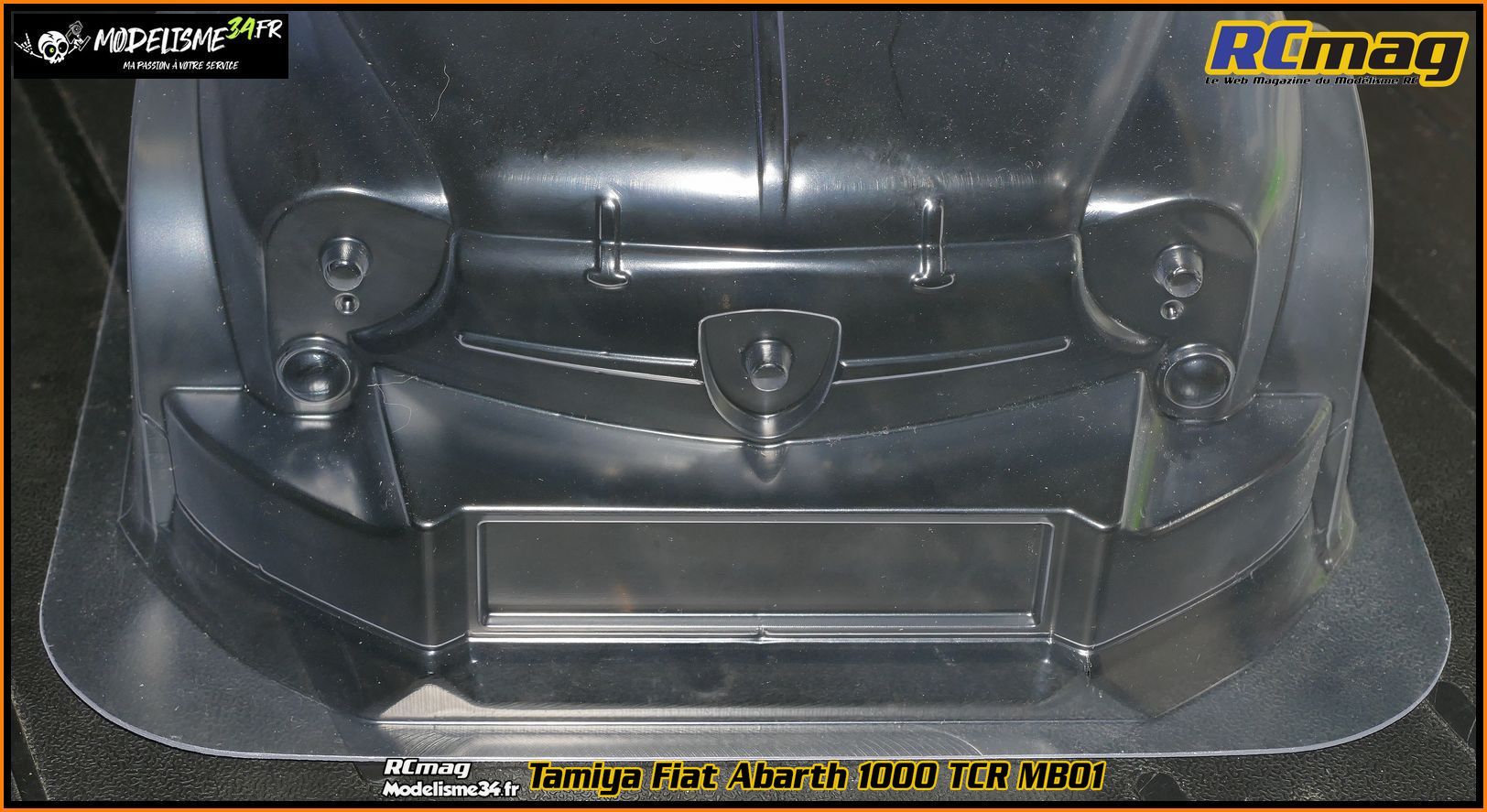

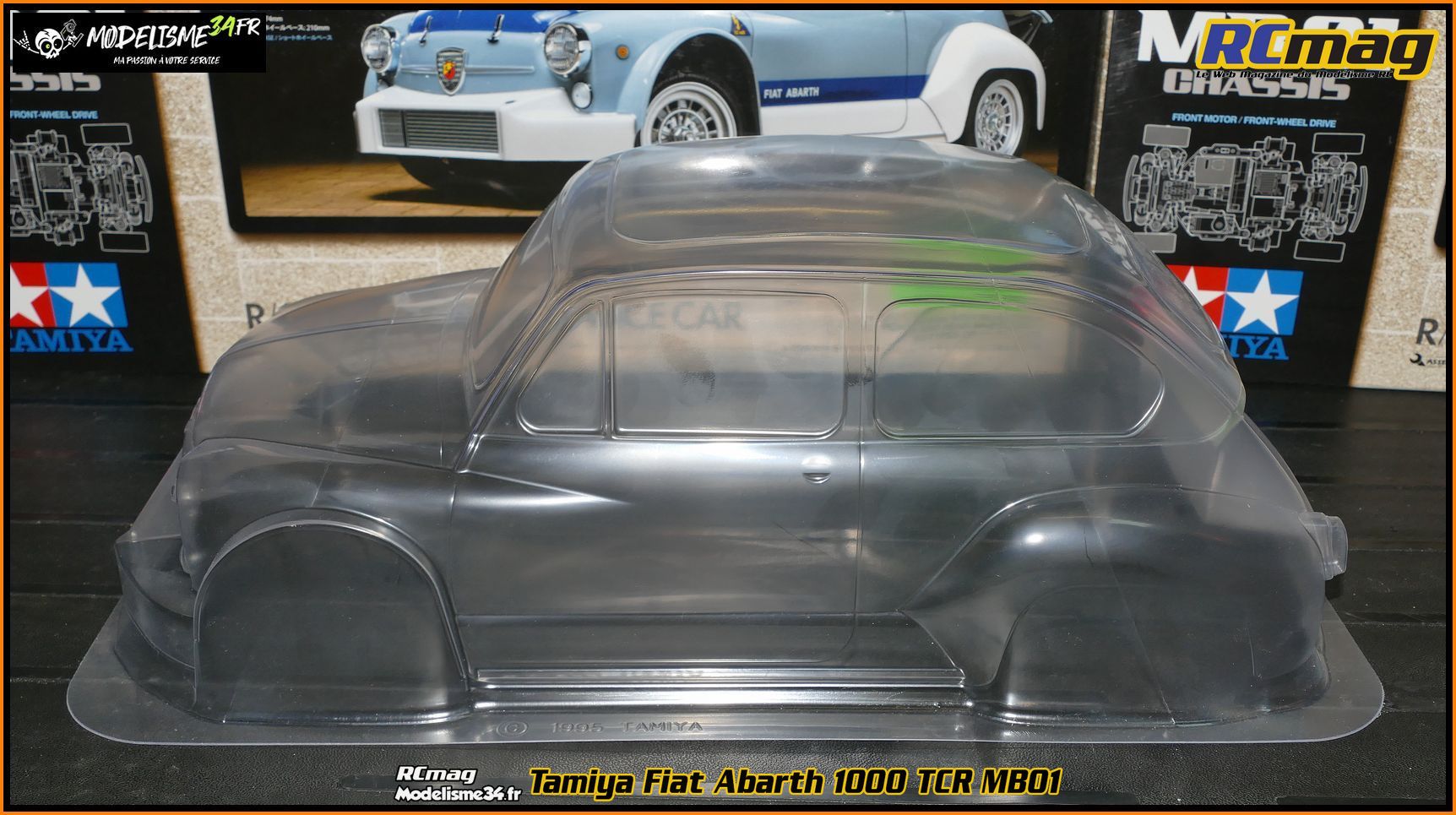

L'originale carrosserie de Fiat 600 Abarth avec comme d'habitude chez Tamiya une qualité de moulage au top.
Par contre elle n'est ni percée ni prédécoupée au niveau des passages de roues.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
| Posté le: 26.08.2023, 15:04:25 Sujet du message: |
|
|
La planche d'autocollants comme toujours d'excellente qualité. Ils sont tous identifiés par des numéros afin de faciliter la mise en place sur la carrosserie.
Par contre ils ne sont pas prédécoupés donc prévoir beaucoup de temps et de soins afin d'obtenir un résultat façon "maquette" roulante.
_________________
rcmag.com pour le forum, les photos et vidéos
rcmagvintage.com pour l'histoire
rc94.com pour le club
RCnews.fr pour toute l'actu !
https://www.facebook.com/RCmag
et
https://www.facebook.com/ramoneda.eric |
|
| Revenir en haut |
|
modelisme34
Sponsors
Elite
Inscrit le: 28/11/2018
Messages: 1864
|
|
| Revenir en haut |
|
Tractoricou
Administrateur
Champion du monde
Inscrit le: 01/11/2003
Messages: 122605
Localisation: 93
|
|
| Revenir en haut |
|
|
